Степи Евразии в эпоху средневековья.

Подписи к рисункам и картам. (с. 240-241)

[ Иллюстрации. Рис. 70-104 ] (с. 242-283)

^   Рис. 70. Погребения XI-XII и XIII-XIV вв. Карта. [Рис. на с. 242]

^   Рис. 71. Культура тюркизирующегося населения южнотаёжной зоны Приобья XI-XII вв. (Еловский могильник). [Рис. на с. 243]

4, 5-7, 12-18, 20, 21, 25, 36, 37 — железо; 8, 9, 22 — кость; 10 — глина; 11, 26 — бронза, кожа; 19 — бронза, железо, дерево; 23, 24 — кость, железо; 27-35, 38 — бронза; 39-41 — стекло белое, красное, коричневое.

4 — меч; 5 — топор-тесло; 6 — котёл; 7 — накладка колчана (?); 8, 9, 12-17, 20, 21, 25 — наконечники стрел; 10 — сосуд, половина нашивной бляхи; 18 — удила; 19 — навершие с остатками ножа; 22 — костяной предмет, подвеска; 23 — подпружная пряжка; 24, 27, 31, 34 — поясные пряжки; 26 — фрагмент поясного ремня с бляхами; 28 — височное кольцо; 29, 32, 33 — наконечники ремней; 30 — декоративная поясная бляшка; 35 — подвесная поясная бляха; 36, 37 — две части застёжки; 38 — пуговица; 39-41 — бусы. Составил В.А. Могильников.

^   Рис. 72. Культура кочевников Казахстана и Средней Азии в XI-XIV вв. [Рис. на с. 244-245]

1-5, 8-11, 16, 17, 19, 21-26, 28, 29, 31-51, 63, 96, 97 — Ждановский могильник; 6, 89 — Беловодский курган; 7 — Пскент; 12, 13, 55, 60, 64, 67, 70, 75, 76, 94, 98, 99 — Тасмола IV; 14, 53, 56, 65, 66, 73, 78-80, 82-84, 86, 92 — Королёвка; 15, 62, 69, 74, 85, 90, 93 — Жартас; 18 — Чуйская долина; 20, 27 — Леонтьевский могильник; 30, 52 — Качиры II; 54, 72, 91 — Кыз-тепе; 57-59, 71, 95, 100, 101 — Краснокутский курган; 61 — Вишневка; 68 — Дальверзин; 77, 81, 87, 88 — Халчаян.

17, 41, 42, 61 — кость; 19, 21-25, 28, 29, 31-40, 43-51, 53-56, 63, 64, 66, 68-70, 72, 74-80, 84-89, 91-94 — железо; 20 — дерево; 26, 27 — золото; 18, 30, 60, 62, 83, 97, 99 — медь; 52 — свинец; 57-59, 71, 82, 95, 96, 98 — серебро; 65 — железо, кожа; 67 — железо, бронза; 73 — глина; 81 — олово; 90 — берёста; 100 — серебро, кость; 101 — посеребренная бронза.

17 — застёжка от пут; 18 — крючок; 19 — гвоздь; 20 — основа седла; 21, 22 — скобы; 23, 43, 44, 64, 79, 91 — стремена; 24, 25, 63, 94 — удила; 26 — брошь; 27, 96-98 — серьги; 28, 29 — ножницы; 30 — бубенчик; 31-38, 55, 56, 74-77, 84-89 — наконечники стрел; 41, 42 — седельные канты; 45-48, 66-69 — ножи; 49-51, 70 — кресала; 52 — пряслице; 53, 54 — сабли; 57-59, 95 — нашивные бляшки женской одежды; 60 — накладка несохранившегося предмета; 61 — накладка колчана; 62 — налобник уздечки; 65 — седельное кольцо для приторачивания; 71 — «бокка»; 72 — клевец, молоток; 73 — сосуд; 78 — скобель; 80, 93 — подпружные пряжки; 81 — декоративная бляха от пояса; 82 — чаша; 83 — подвеска; 90 — колчан; 92 — пряжка от пояса или колчана; 99 — колечко; 100 — кольца с кружками от петли зеркала; 101 — зеркало; 93 — язычок реконструирован. Составил В.А. Могильников.

^   Рис. 73. Культура тюркоязычного населения Саяно-Алтая XIII-XIV вв. [Рис. на с. 246]

1-3, 8, 10, 14-16, 18-20, 22, 23, 25-28, 30 — Кудыргэ; 4, 5, 7, 11, 24, 32 — Пазырык, большой курган 5, впускная могила; 6, 9, 12, 13, 17, 29, 31 — Часовенная Гора; 21 — Яконур.

3-8, 11, 13, 18, 24-28 — железо; 9 — медь, кожа; 10 — дерево; 12, 15, 29 — кость; 14 — серебро, дерево; 16, 32 — медь; 17, 19, 21, 22 — серебро; 20 — медь с позолотой; 23 — сердолик; 30 — берёста, серебро; 31 — кожа и агальматолит.

3, 4 — удила; 5, 6, 12 — подпружные пряжки; 7, 8 — стремена; 9 — бляшка от перекрестия ремней; 10 — лука седла; 11 — седельное кольцо для приторачивания; 13 — топор-тесло; 14 — палочка в оправе; 15 — рукоять шила; 16 — зеркало; 17 — кубок; 18 — нож; 19 — украшение шапки; 20-22 — серьги; 23 — бусина; 24-28 — наконечники стрел; 29 — срединная накладка лука; 30 — колчан; 31 — пояс; 32 — пуговица. Составил В.А. Могильников.

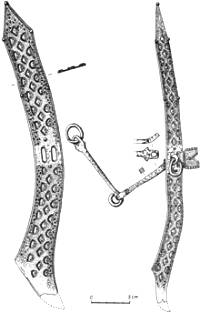

^   Рис. 73а. [Рис. на с. 247]

Аскизская культура. Удила XIII-XIV вв. Случайная находка в Хакасско-Минусинской котловине. Минусинский музей, инв. № 6074. Железо с серебряной аппликацией.

(Открыть Рис. 73a в новом окне)

(Открыть Рис. 74, с. 248 в новом окне.)

(Открыть Рис. 74, с. 249 в новом окне.)

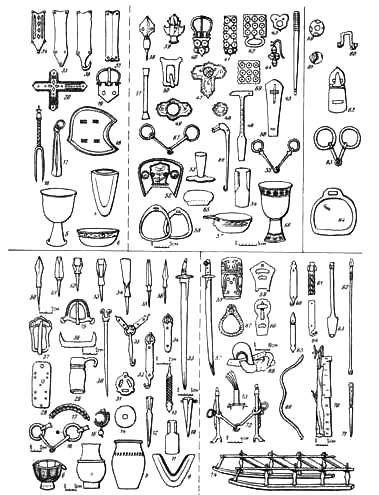

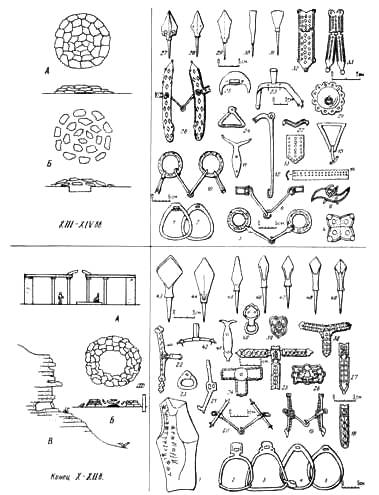

^   Рис. 74. Древности аскизской культуры. [Рис. на с. 248-249]

Малиновский этап (конец X-XII в.): А — Уйбатский город, здание 1, разрез-реконструкция; Б — Малиновка (курган с трупосожжением); В — Узун-хая (гротовое трупоположение); 1, 20, 21, 32, 34, 41, 44 — Малиновка; 2, 19, 29, 37, 43, 45, 46, 50, 56 — Уюк-Тарлык; 3, 9, 12 — Эйлиг-Хем III; 4 — Ак-Полак; 5, 22, 24, 28, 52 — Чернова; 6 — «Над Поляной»; 7 — Колмакова; 8, 47 — Све-таг; 10, 11, 13-15, 17, 18, 23, 25-27, 30, 35, 36, 38-40, 42, 48, 53-55 — Оглахты; 16, 33 — Самохвал; 31, 49 — Кизек-тигей; 51 — Лугавское; 57-74 — Узун-хая.

Каменский этап (XIII-XIV вв.): А — Оглахты (курган с трупосожжением); Б — Суханиха (курган с трупоположением, кыштымы); 1, 4, 8, 11-13, 16, 17, 21, 22, 24-26 — Каменка; 2, 10, 27-29 — Канско-Перевозинское; 3, 20, 23, 33, 35-37 — собрания ГИМ; 5-7, 18, 32 — собрание ММ; 9, 14, 19 — станция Минусинск; 15, 34 — Быстрая; 30 — Оглахты; 31 — Самохвал; 38-58, 65-67 — Часовенная Гора; 59-64 — Суханиха (по А.А. Гавриловой). Составили Л.Р. Кызласов, И.Л. Кызласов.

^   Рис. 75. Болгар и Биляр — города Волжской Болгарии. [Рис. на с. 250]

1 — план Болгара; 2 — план мечети («Четырёхугольника»); 3 — реконструкция мечети; 4 — план Биляра; 5 — план караван-сарая; 6 — реконструкция караван-сарая. Составила С.А. Плетнёва.

^   Рис. 76. Волжская Болгария в домонгольское время (X — начало XIII в.). Карта. [Рис. на с. 251]

^   Рис. 77. Замки (городища) Волжской Болгарии. [Рис. на с. 252]

1 — Тимашевское; 2 — Старо-Татарско-Адамское; 3 — Савгачевское; 4 — Старо-Барановское; 5 — Атлашкинское. Составила С.А. Плетнёва.

^   Рис. 78. Хронологическая таблица древностей Волжской Болгарии. [Рис. на с. 253-254]

1-70 — оружие, сбруя, орудия труда, керамика; 71 — монеты болгарской чеканки золотоордынского времени; 72-76 — мусульманские погребения; 77 — мавзолей над мусульманским богатым погребением. Составила С.А. Плетнёва.

^   Рис. 79. Изделия болгарских ювелиров. [Рис. на с. 255]

1-3 — зеркала; 4-6 — серьги золотоордынского времени; 7 — браслет «болгарского» типа; 8 — серебряная пластинка с зерныо и сканью; 9-16 — височные подвески пли серьги домонгольского времени; 17, 18 — перстни домонгольского времени; 20, 23 — плетёные браслеты; 19 — капторга — нагрудная подвеска-коробочка; 21, 22 — литейные формы; 24-26 — замки. Составила С.А. Плетнёва.

^   Рис. 80. Керамика Волжской Болгарии. [Рис. на с. 256]

По данным Т.А. Хлебниковой, А.X. Халикова, Н.А. Кокориной (1-27). Составила С.А. Плетнёва.

^   Рис. 81. Восточноевропейские степи в половецкий период. Карта. [Рис. на с. 257]

^   Рис. 82. Хронологическая таблица древностей восточноевропейских кочевников. [Рис. на с. 258-259]

По материалам раскопок могильников Поросья, кочевнического могильника у Саркела — Белой Вежи, находок в слое Саркела — Белой Вежи, отдельных курганов в нижнедонских и нижнсволжских степях (1-126). Составила С.А. Плетнёва.

^   Рис. 83. Комплекс вооружения и бытовых предметов воина-степняка половецкого времени (XII в.) (1-40). Составила С.А. Плетнёва. [Рис. на с. 260]

^   Рис. 84. Комплекс, характерный для женских погребений половецкого времени (конца XI-XII в.) (1-30). Составила С.А. Плетнёва. [Рис. на с. 261]

^   Рис. 85. Типы погребений восточноевропейских кочевников X — начала XIII в. [Рис. на с. 262]

1-6 — печенеги; 7, 8 — мусульмане; 10 — торки (гузы); 9, 11-17 — погребения половецкого времени; 18 — остатки половецкого святилища на вершине кургана эпохи бронзы с двумя разбитыми статуями (мужчины и женщины). Составила С.А. Плетнёва.

(240/241)

^   Рис. 86. Распространение в европейских степях подкурганных погребений XI — начала XIII в. (по данным Г.А. Фёдорова-Давыдова) и каменных изваяний этого же времени. Карта. [Рис. на с. 263]

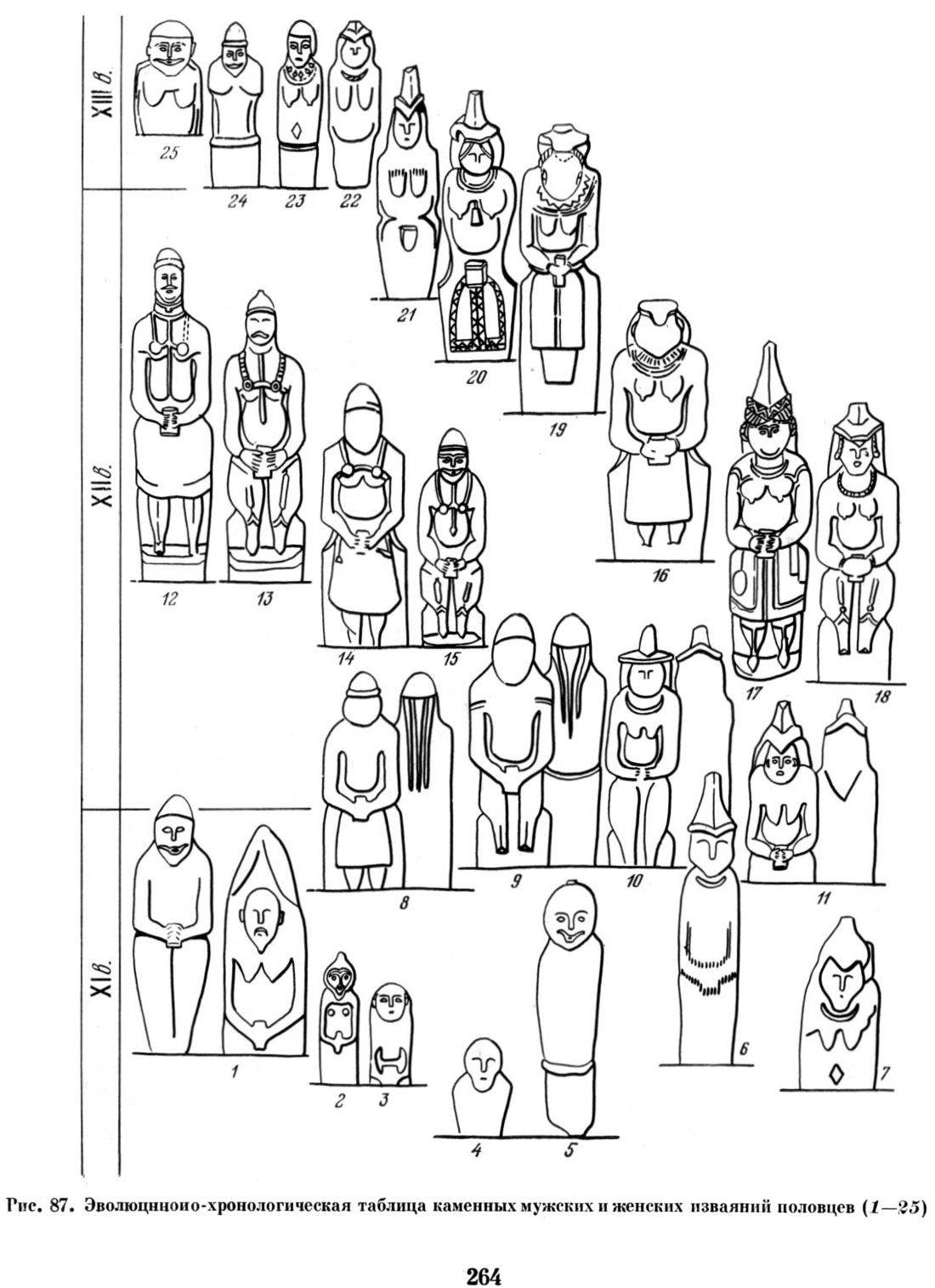

^   Рис. 87. Эволюционно-хронологическая таблица каменных мужских и женских изваяний половцев (1-25). Составила С.А. Плетнёва. [Рис. на с. 264]

(Открыть Рис. 87 в новом окне.)

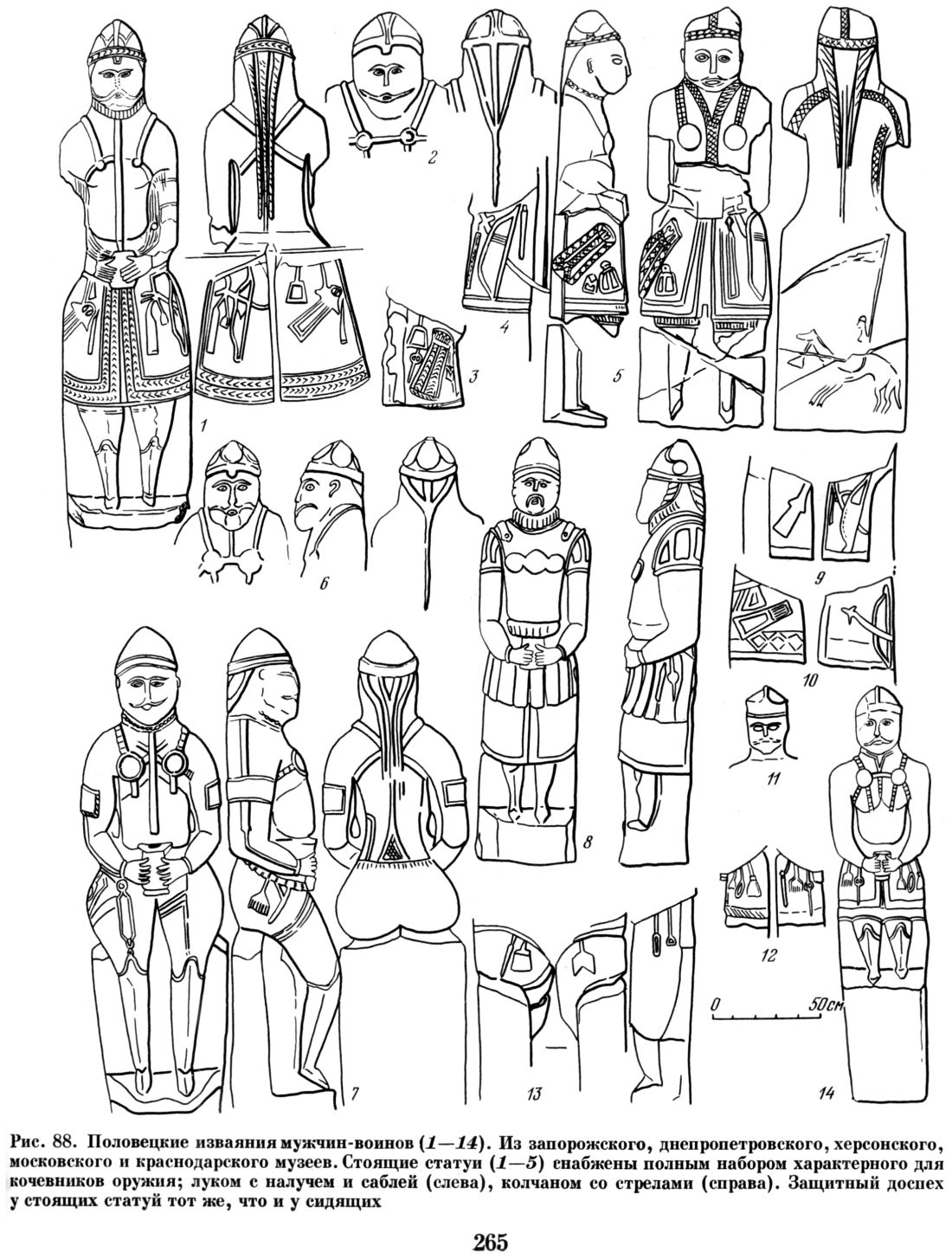

^   Рис. 88. Половецкие изваяния мужчин-воинов (1-14). Из запорожского, днепропетровского, херсонского, московского и краснодарского музеев. Стоящие статуи (1-5) снабжены полным набором характерного для кочевников оружия: луком с налучем и саблей (слева), колчаном со стрелами (справа). Защитный доспех у стоящих статуй тот же, что и у сидящих. Составила С.А. Плетнёва. [Рис. на с. 265]

(Открыть Рис. 88 в новом окне.)

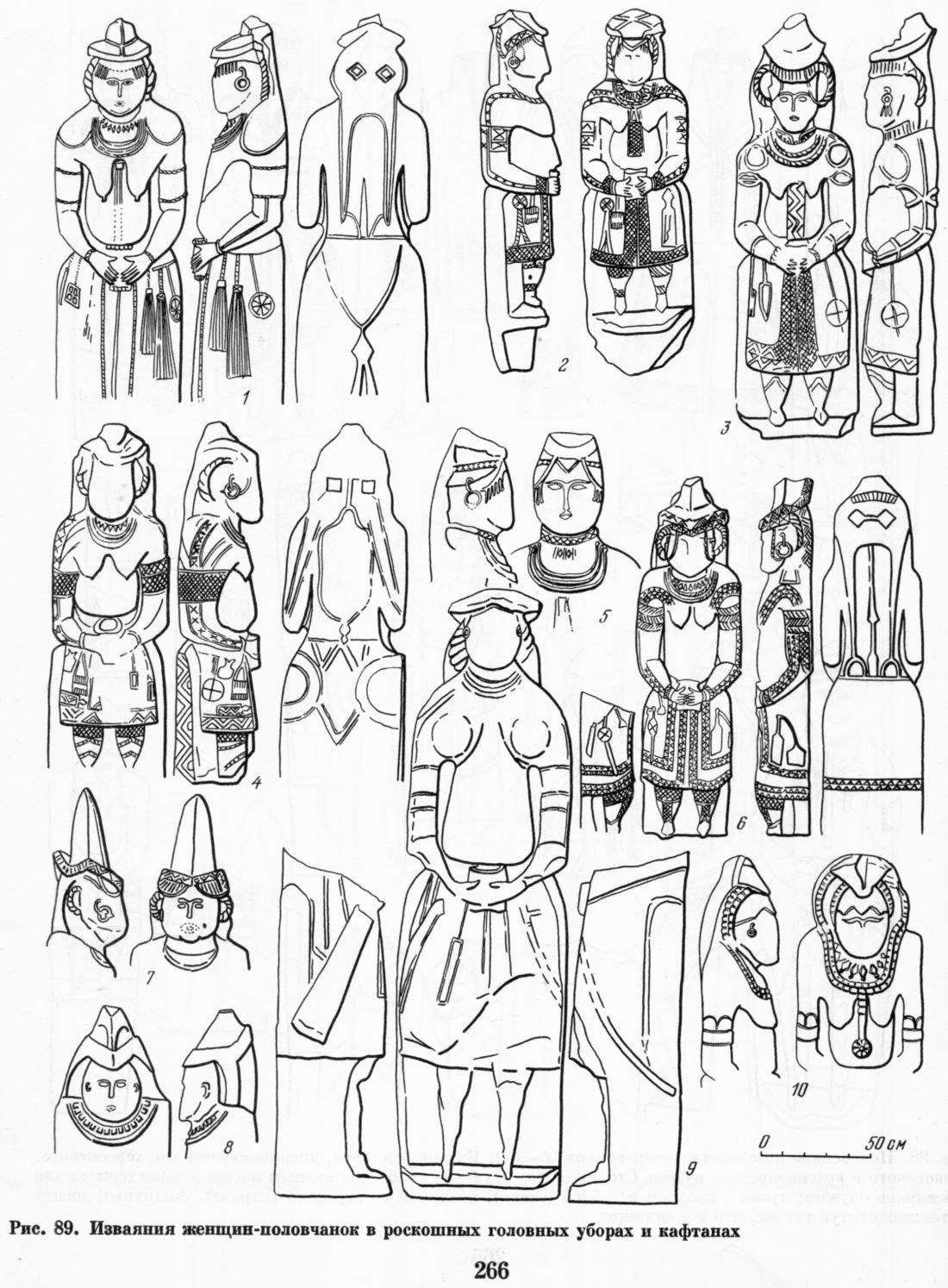

^   Рис. 89. Изваяния женщин-половчанок в роскошных головных уборах и кафтанах. [Рис. на с. 266]

1-8, 10 — из днепропетровского и московского музеев; 9 — статуя половецкой амазонки с набором наступательного оружия, но в «шляпе» и с гривнами, как у обычной женщины. Из николаевского музея. Составила С.А. Плетнёва.

(Открыть Рис. 89 в новом окне.)

^   Рис. 90. Культура «поздних кочевников» в Башкирии. [Рис. на с. 267-268]

1-5, 7-65 — из раскопок Башкир-Беркутовских, Ивановских, Каменноозерных, Каменнопольских, Каранаевских, Кушулевских, Лагеревских, Мрясимовских, Россыпинских курганов и могильника Шах-тау; 6 — Турналинское городище. Составили Н.А. Мажитов, С.А. Плетнёва.

^   Рис. 91. Археологические памятники Северного Кавказа X-XIII вв. Карта. [Рис. на с. 269]

^   Рис. 92. Планы поселений и жилых сооружений Центрального Предкавказья IX-XIII вв. [Рис. на с. 270]

1, 3 — Инджур-Гата; 2 — Рым-Гора, 4 — Нижний Архыз; 5, 6 — Адиюх; 7 — Лыгыт; 8 — Указатель. Составила В.Б. Ковалевская.

^   Рис. 93. Планы культовых сооружений и эпиграфические памятники X-XIV вв. [Рис. на с. 271]

1 — «Монастырь» на Мзымте; 2-5, 7 — хутор Ильич; 6 — с. Преградное; 8, 12 — Тхаба-Ерды; 9 — Гиляч; 10, 11 — Северный и Средний Зеленчукские храмы; 13 — Нижне-Архызское надгробие 1044 г.; 14, 18, 19 — мусульманские надгробия Дагестана; 16, 17 — Верхний Джулат. Составила В.Б. Ковалевская.

^   Рис. 94. Хронологическая таблица погребальных сооружений, конского снаряжения, орудий труда, оружия, поясных наборов, украшений, керамики и стеклянной посуды Северного Кавказа IX-XIII вв. [Рис. на с. 272-273]

По материалам могильников Мартан-Чу (раскопки В.Г. Виноградова и X.X. Маммаева), Змейского, Агач-Кала, на р. Кривой, Колосовка, на р. Кяфар Индыш и поселений Адиюх, Гиляч, Указатель (1-205). Составила В.Б. Ковалевская.

^   Рис. 95. Монгольские города. [Рис. на с. 274]

1 — Каракорум; 2 — Хирхиринское городище; 3 — Царевское городище; 4 — Водянское городище. Составили Г.А. Фёдоров-Давыдов и С.А. Плетнёва.

^   Рис. 96. Золотая Орда и схема походов монголов. Карта. [Рис. на с. 275]

^   Рис. 97. Погребения золотоордынского населения. [Рис. на с. 276]

По материалам Водянского могильника.

1-5 — погребения людей; 6 — кенотаф с захоронением барана. Составили Г.А. Фёдоров-Давыдов и С.А. Плетнёва.

^   Рис. 98. Вещи и надписи из культурного слоя Царёвского городища. [Рис. на с. 277]

1, 2 — детали костяных щипчиков; 3 — рисунок и надпись на кости; 4, 5 — бронзовые ложечки; 6 — амулет; 7 — костяная пуговица; 8 — замок; 9 — кресало; 10, 11 — пряслица; 12 — серьга; 13 — костяное навершие; 14, 15 — ножи; 16-18 — альчики; 19-21 — бронзовые пуговицы; 22 — костяной наконечник стрелы; 23 — копьё; 24 — мотыга; 25 — знаки на стенках и ручках сосудов. Составили Г.А. Фёдоров-Давыдов и С.А. Плетнёва.

^   Рис. 99. Костяные накладки на колчаны из поволжских погребений кочевников золотоордынского времени (XIII-XIV вв.) (1-9). Составили Г.А. Фёдоров-Давыдов и С.А. Плетнёва. [Рис. на с. 278]

^   Рис. 100. Жилище золотоордынских городов.

По материалам раскопок Царёвского городища. 1 — многокомнатное здание; 2, 3 — квадратные дома; 4, 5, 6 — дома на сырцовом цоколе; 7-9 — полуземлянки с печами; 10, 11 — остатки юрт. Составили Г.А. Фёдоров-Давыдов и С.А. Плетнёва. [Рис. на с. 279]

^   Рис. 101. Гончарные печи и массовая керамика золотоордынских городов. [Рис. на с. 280]

1-3 — сельские гончарные печи (Лозово, Молдавия); 4-6 — городской гончарный горн (Костешты, Молдавия); 7-29 — различные типы золотоордынской керамики. Составила С.А. Плетнёва.

^   Рис. 102. Поливные блюда и архитектурный декор. [Рис. на с. 281]

По материалам из раскопок Царевского и Селитренного городищ.

1-5, 8, 9 — красноглиняная поливная керамика с зелёной поливой и подглазурной росписью ангобом; 6, 7 — заготовки под поливную керамику; 10-13, 15-19 — мозаики; 14 — терракотовая плитка. Составили Г.А. Фёдоров-Давыдов и С.А. Плетнёва.

^   Рис. 103. Степи в VIII — начале X в. Карта. [Рис. на с. 282]

^   Рис. 104 Степи в XII-XIII вв. Карта. [Рис. на с. 283]
