Аржан. Царский курган раннескифского времени.

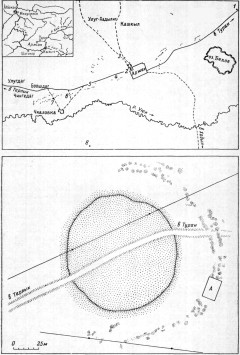

^   Рис. 1. План расположения курганов в долине р. Уюк и план кургана Аржан до раскопок.

Цифры — номера курганов и курганных групп; А — раскоп на поминальнике.

(Открыть Рис. 1 в новом окне)

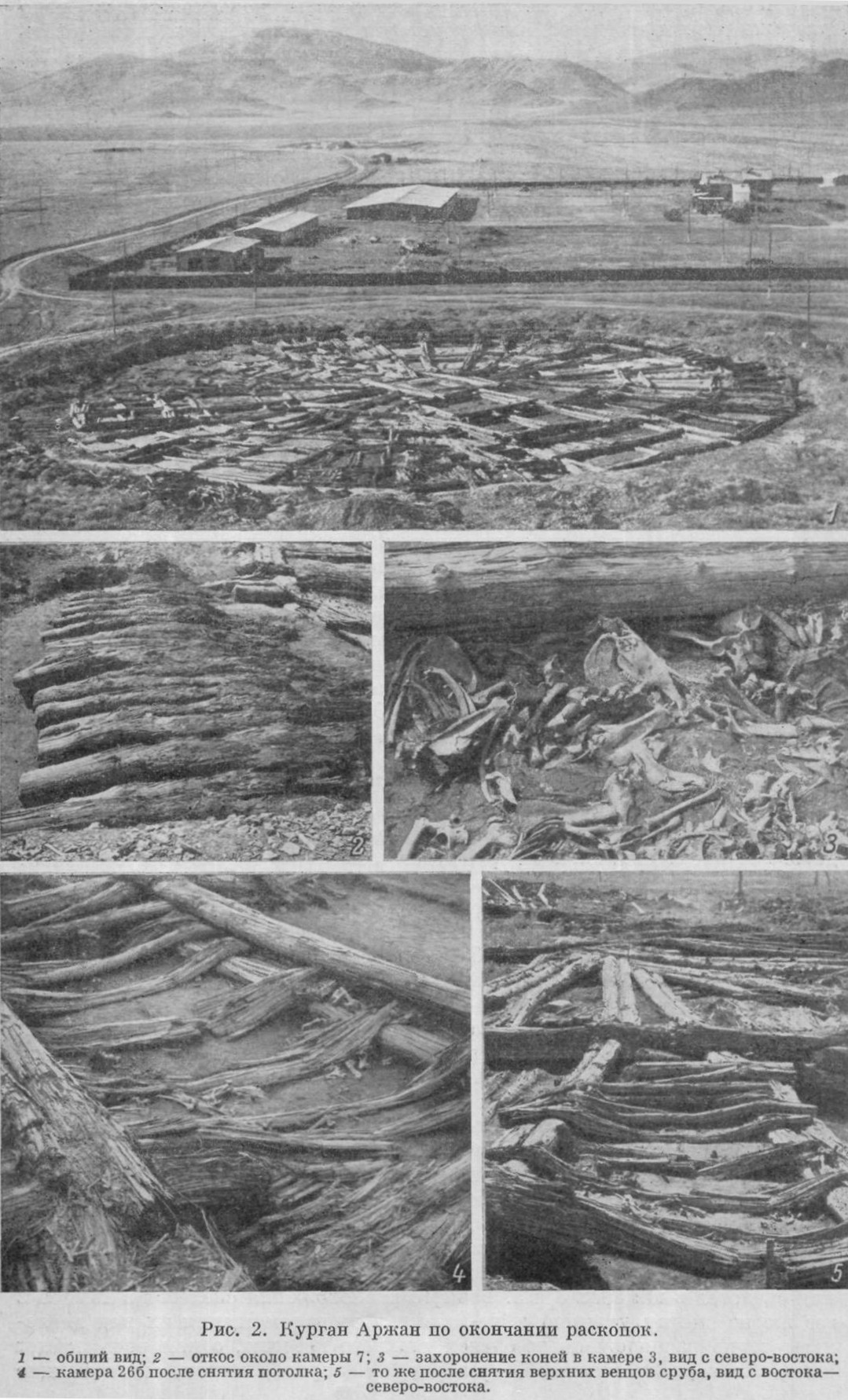

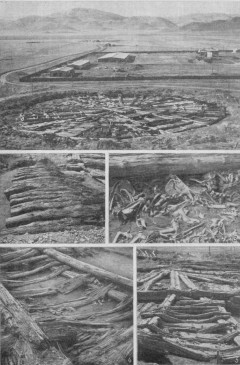

^   Рис. 2. Курган Аржан по окончании раскопок.

1 — общий вид; 2 — откос около камеры 7; 3 — захоронение коней в камере 3, вид с северо-востока; 4 — камера 266 после снятия потолка; 5 — то же после снятия верхних венцов сруба, вид с востока — северо-востока.

(Открыть Рис. 2 в новом окне)

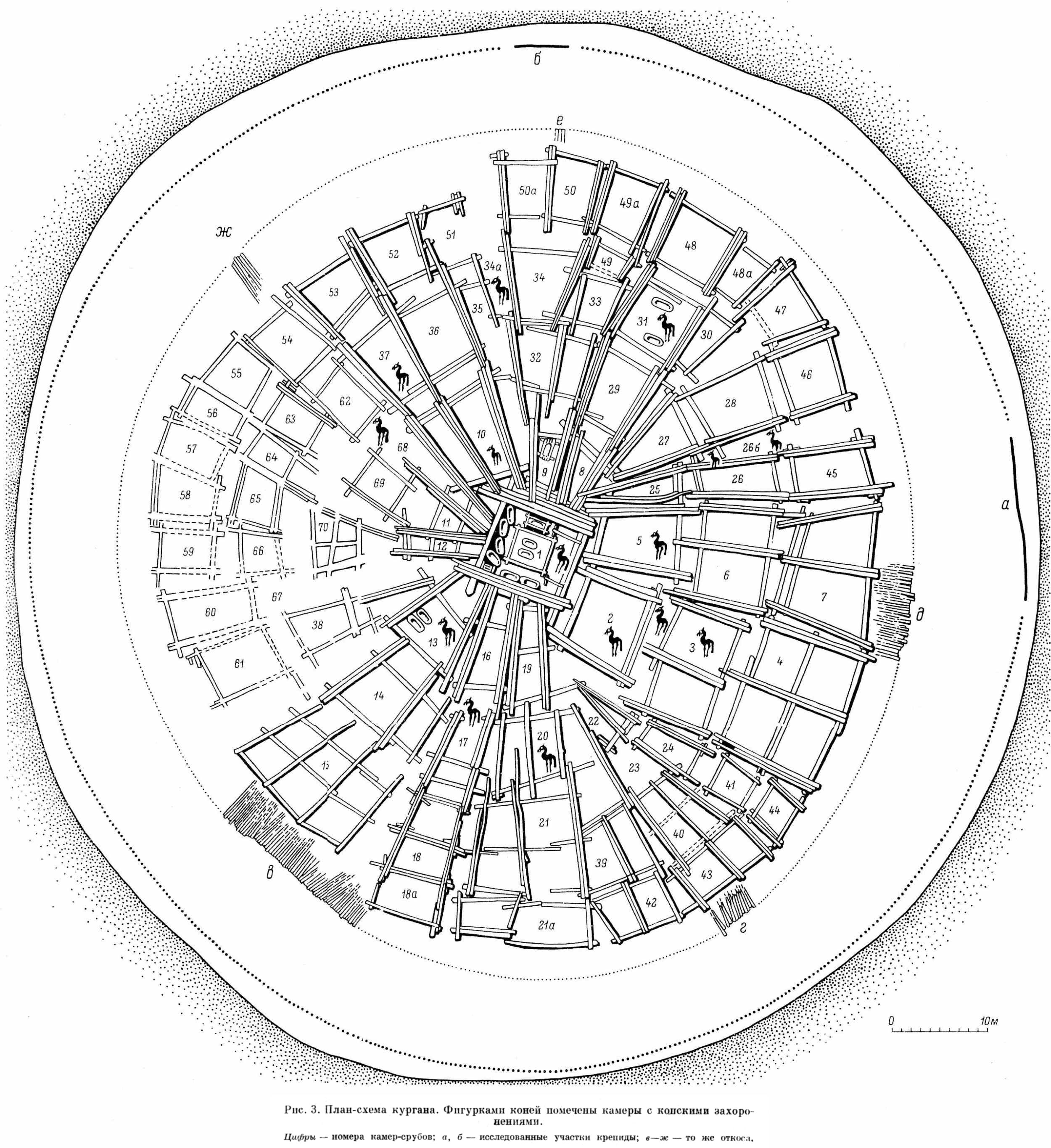

^   Рис. 3. [ вкладка ] План-схема кургана. Фигурками коней помечены камеры с конскими захороненениями. Цифры — номера камер-срубов; а, б — исследованные участки крепиды; в-ж — то же откоса.

(Открыть Рис. 3 в новом окне)

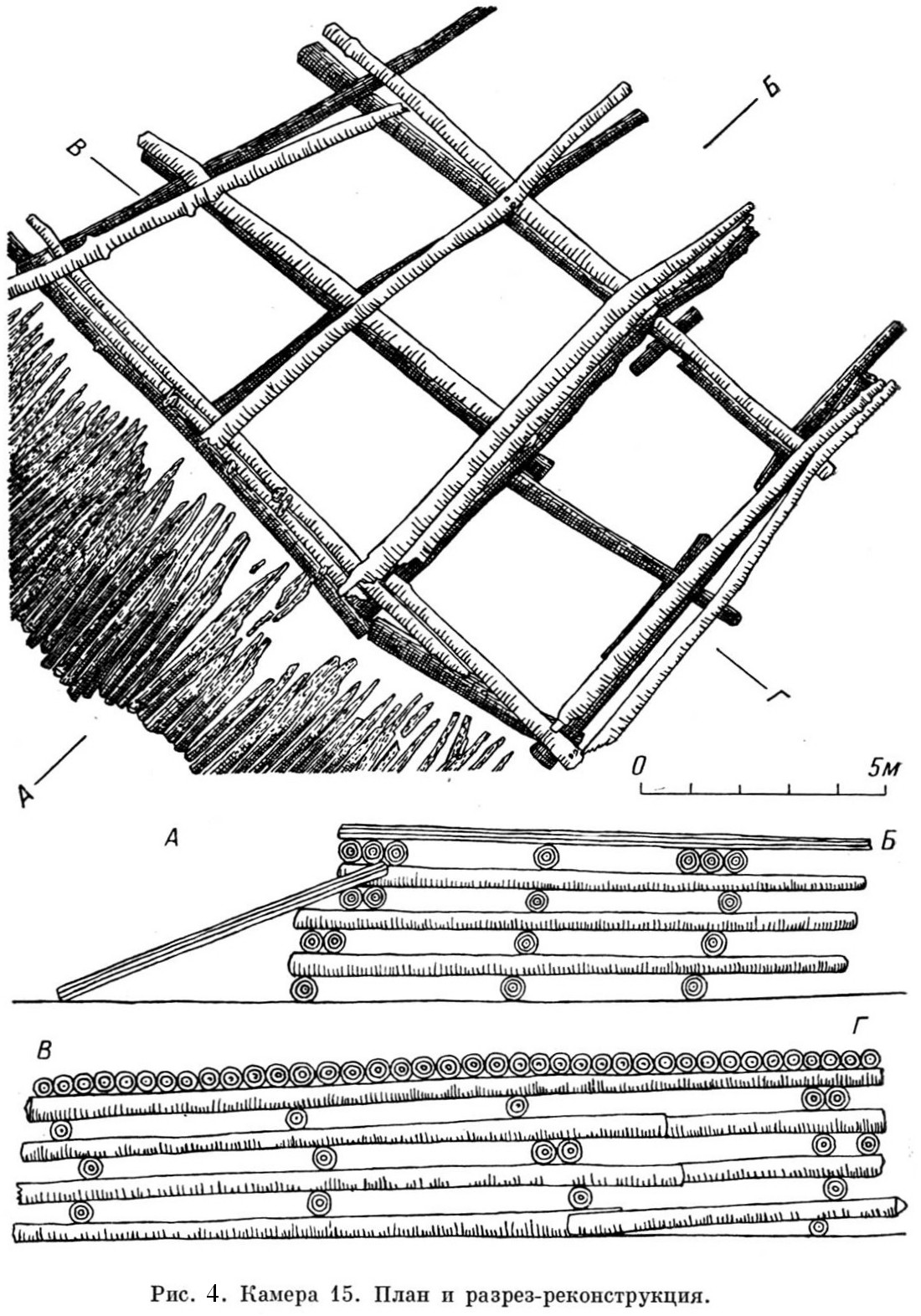

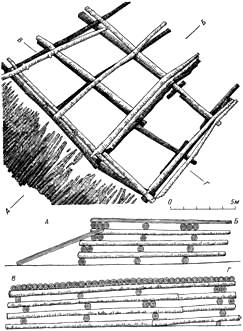

^   Рис. 4. [ С. 11. ] Камера 15.
План и разрез-реконструкция.

(Открыть Рис. 4 в новом окне)

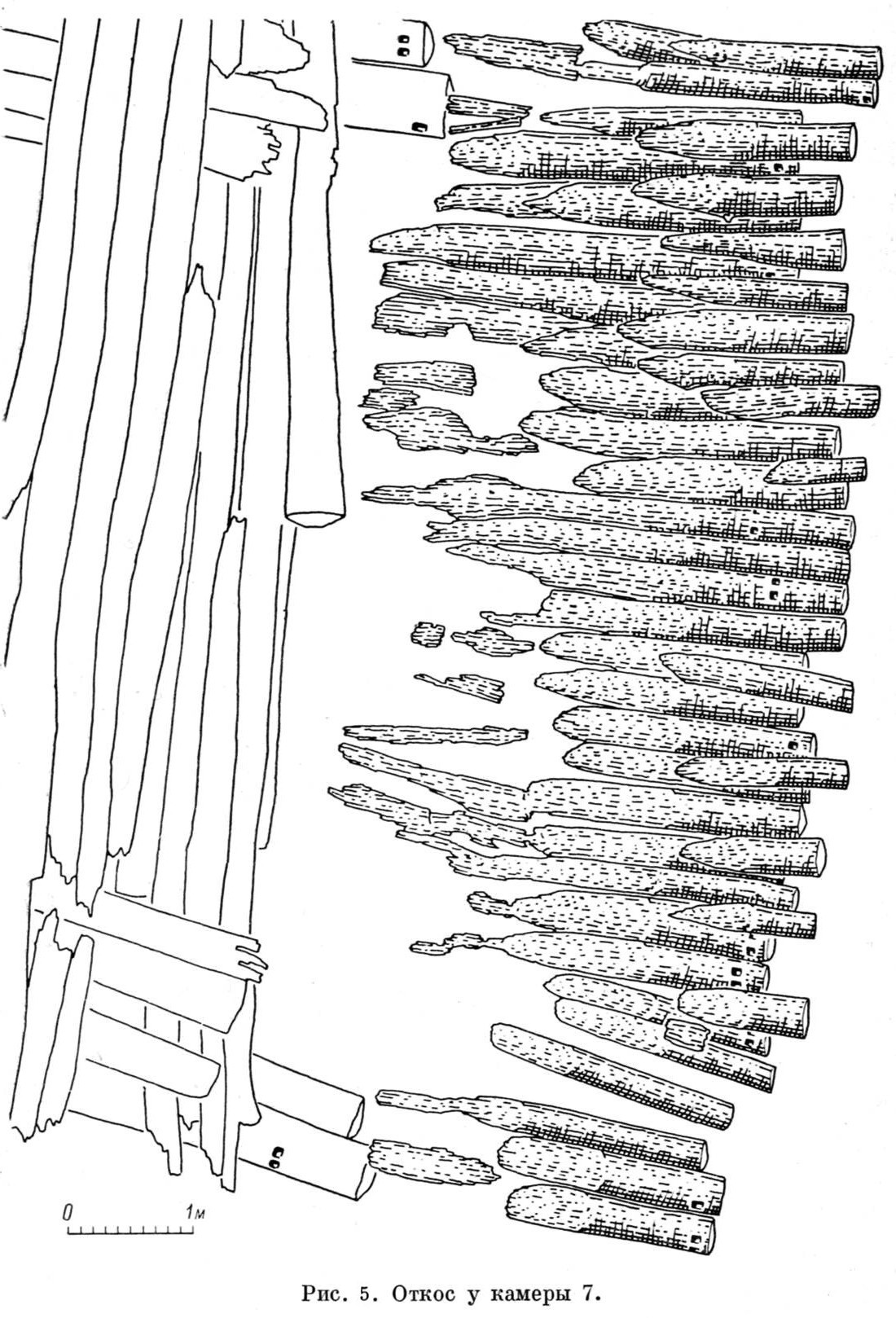

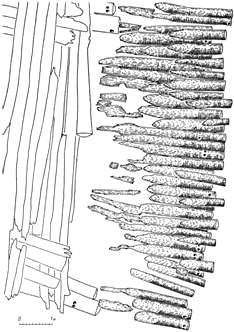

^   Рис. 5. [ С. 12. ] Откос у камеры 7.

(Открыть Рис. 5 в новом окне)

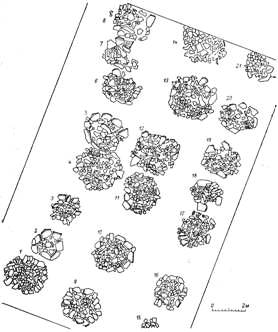

^   Рис. 5 (продолжение). [ С. 13. ]
План поминальника в раскопе А.
Цифры — номера поминальных оградок.

(Открыть Рис. 5 (продолжение) в новом окне)

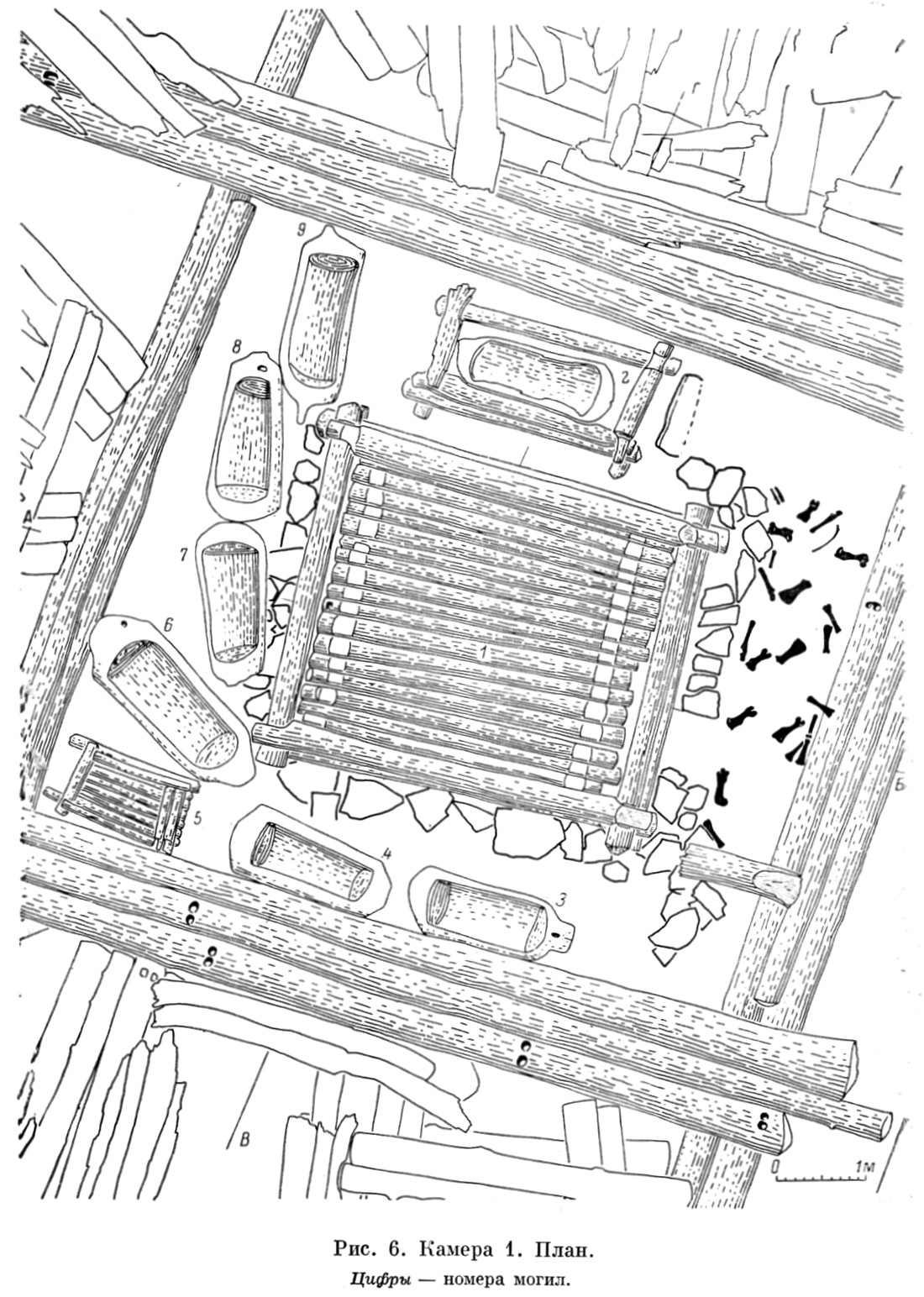

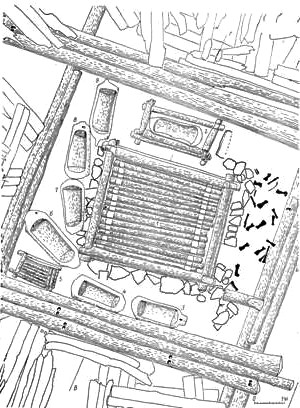

^   Рис. 6. [ С. 16. ] Камера 1. План. Цифры — номера могил.

(Открыть Рис. 6 в новом окне)

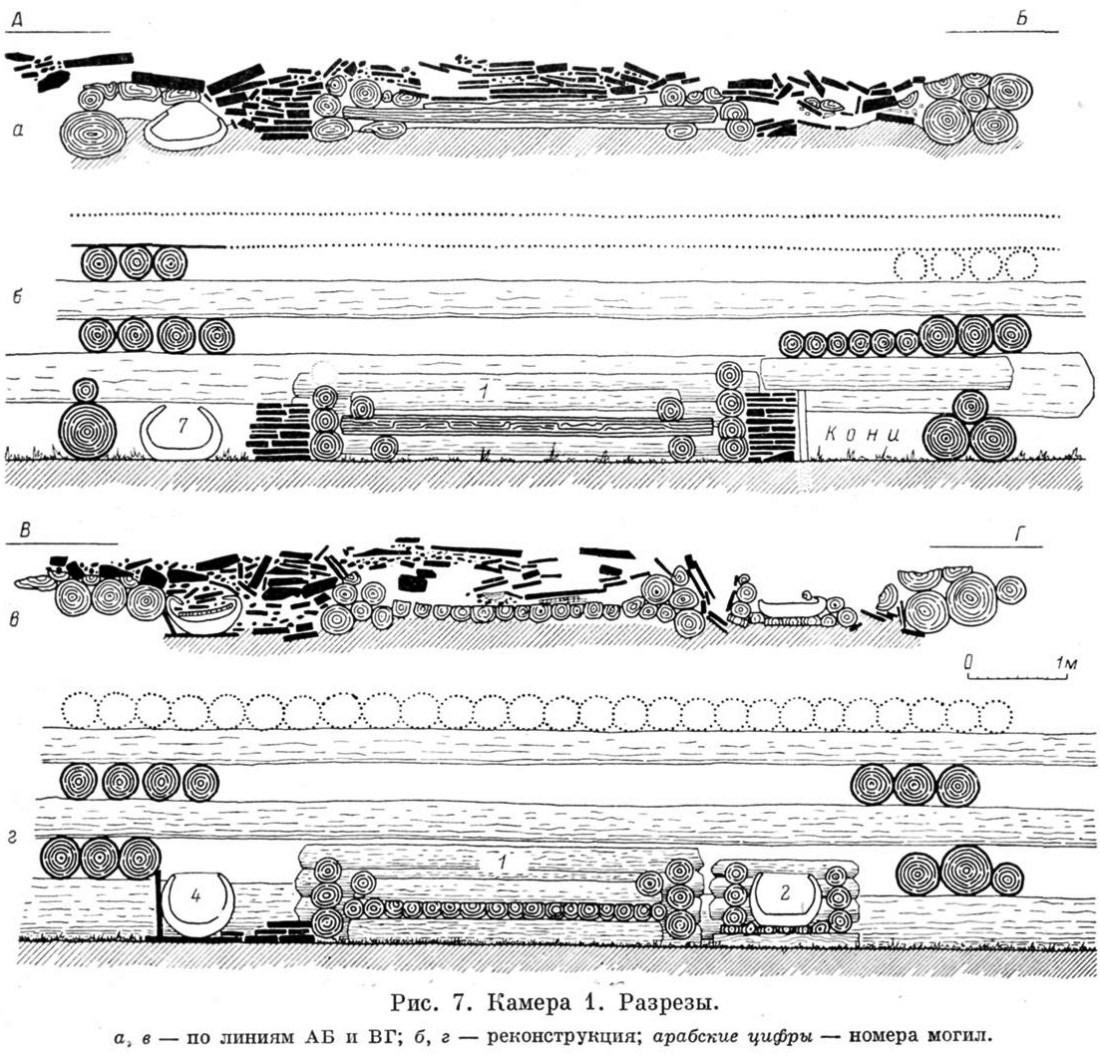

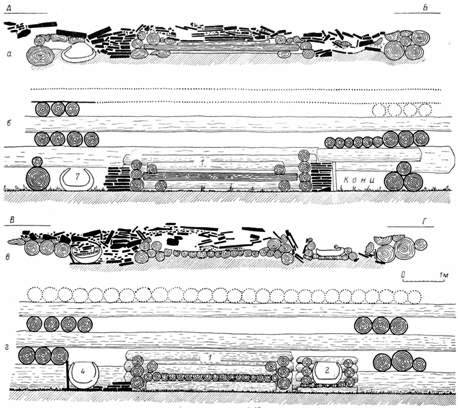

^   Рис. 7. [ С. 17. ] Камера 1. Разрезы. а, в — по линиям АБ и ВГ; б, г — реконструкция; арабские цифры — номера могил.

(Открыть Рис. 7 в новом окне)

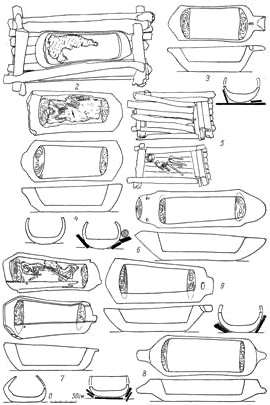

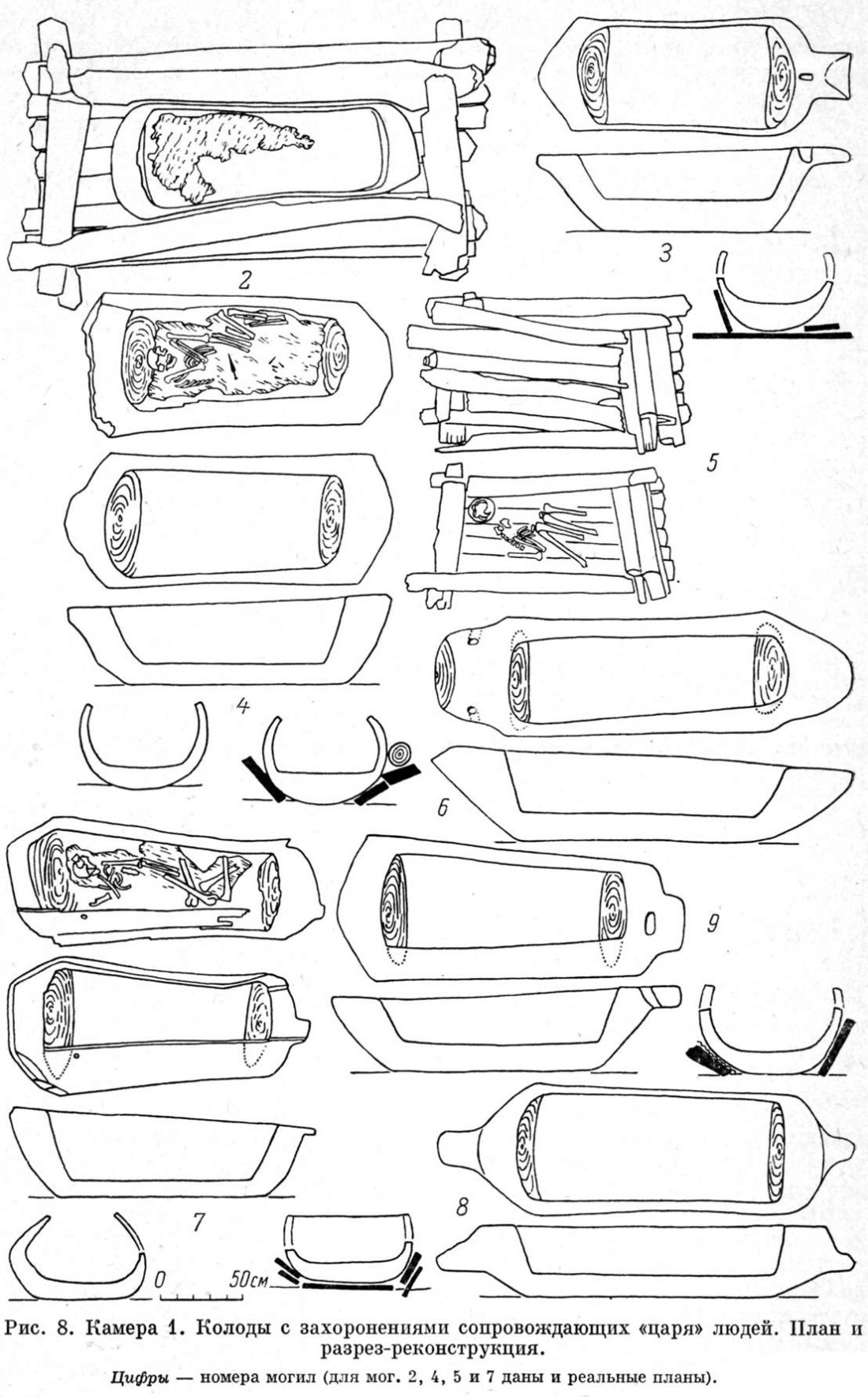

^   Рис. 8. [ С. 18. ] Камера 1. Колоды с захоронениями сопровождающих «царя» людей. План и разрез-реконструкция. Цифры — номера могил (для мог. 2, 4, 5 и 7 даны и реальные планы).

(Открыть Рис. 8 в новом окне)

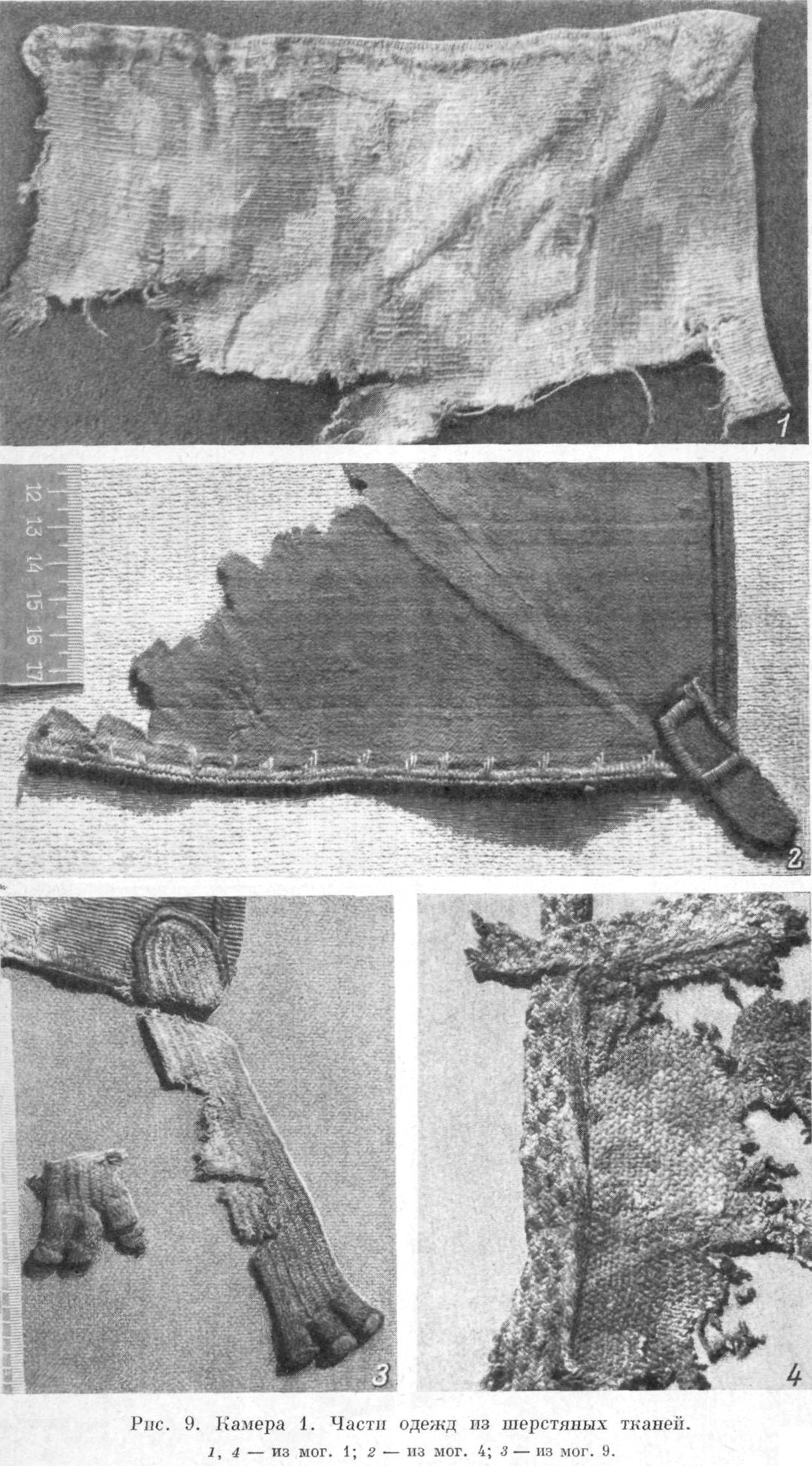

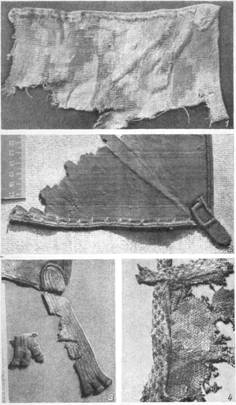

^   Рис. 9. [ С. 19. ] Камера 1.
Части одежд из шерстяных тканей.
1, 4 — из мог. 1; 2 — из мог. 4; 3 — из мог. 9.

(Открыть Рис. 9 в новом окне)

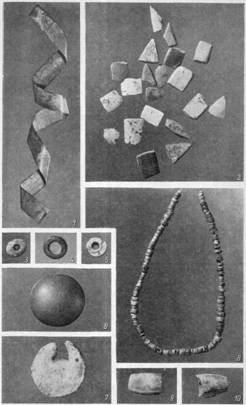

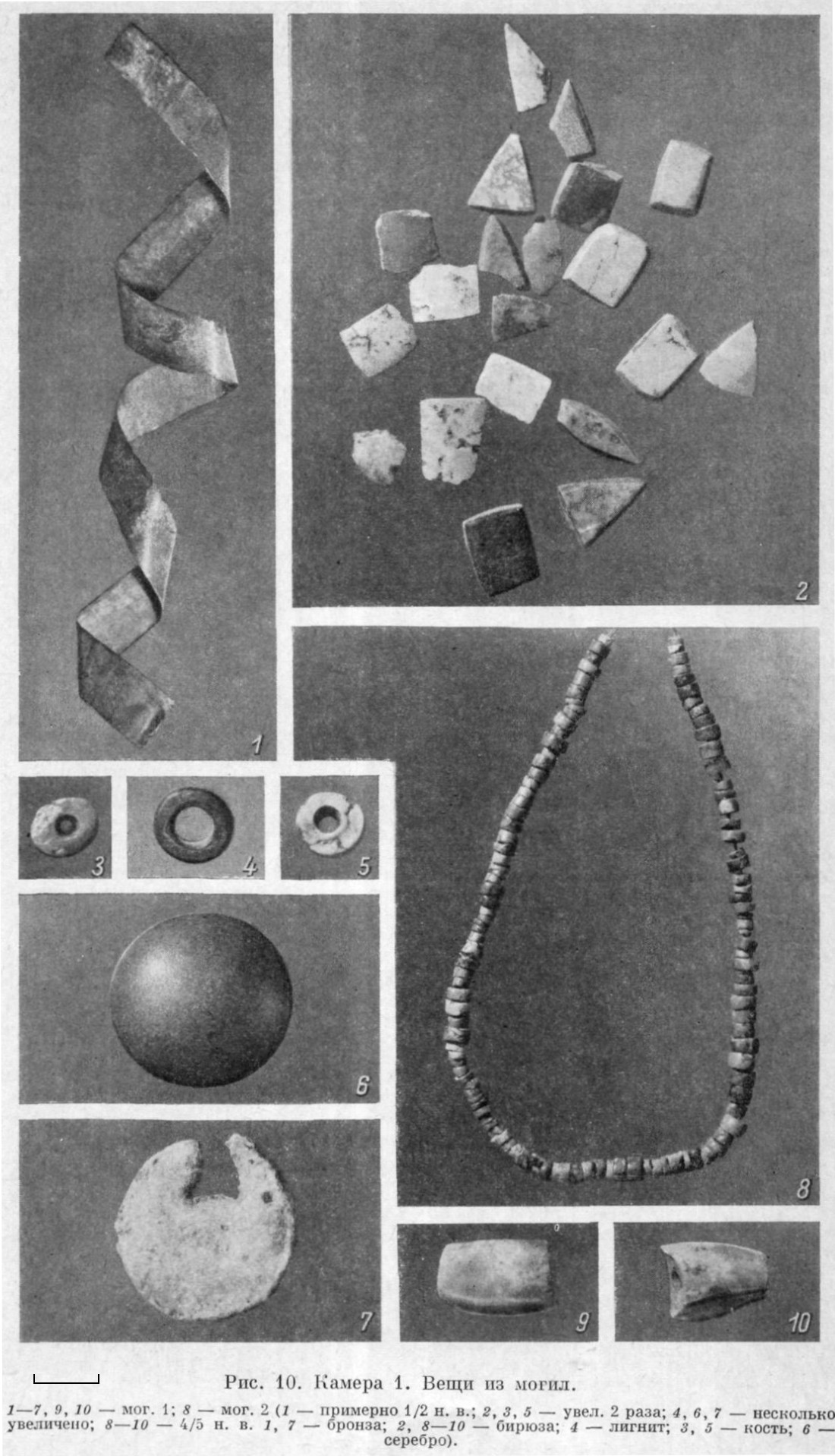

^   Рис. 10. [ С. 20. ] Камера 1. Вещи из могил.

1-7, 9, 10 — мог. 1; 8 — мог. 2 (1 — примерно 1/2 н.в.; 2, 3, 5 — увел. 2 раза; 4, 6, 7 — несколько увеличено; 8-10 — 4/5 н.в. 1, 7 — бронза; 2, 8-10 — бирюза; 4 — лигнит; 3, 5 — кость; 6 — серебро).

(Открыть Рис. 10 в новом окне)

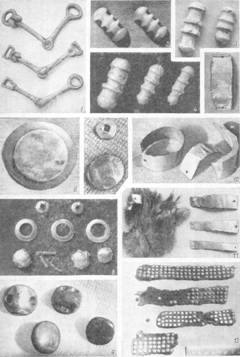

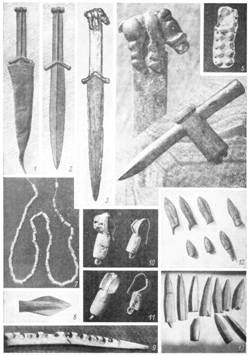

^   Рис. 11. [ С. 22. ] Камера 1. Вещи из могил и найденные за срубом.
1, 2, 10 и 11 (слева), 12, 13 — мог. 4; 3, 4, 6, 10 и 11 (справа) — за срубом; 5, 7 — мог. 2; 8 — мог. 3; 9 — мог. 6 (1, 2 — 2/5 н.в.; 3, 9 — 1/3 н.в.; 5, 8, 13 — 4/5 н.в.; 6, 12 — 1/2 н.в.; 7 — 2/3 н.в.; 10, 11 — н.в. 1 — бронза и кожа; 2-4, 6, 8, 12 — бронза; 5, 7 — золото; 9 — дерево; 4, 10, 11 — золото и бирюза; 13 — кость).

(Открыть Рис. 11 в новом окне)

^   Рис. 12. [ С. 23. ] Вещи из конских захоронений в камерах 1 (1, 2, 4, 6-10, 12), 26 (3), 31 (11) и 37 (5).

1 — 1/4 н.в.; 2, 3, 5, 7 — 1/2 н.в.; 4 — н.в.; 6, 8 — 2/5 н.в.; 9 — 4/5 н.в.; 10 — 2/3 н.в.; 11, 12 — 1/3 н.в. (1 — бронза; 2 — антигорит; 3 — аргиллит; 4 — золото и дерево; 5, 7, 8, 10 — золото; 6 — золото и серебро; 9 — клык кабана; 11 — золото и хвост коня; 12 — серебро и кожа).

(Открыть Рис. 12 в новом окне)

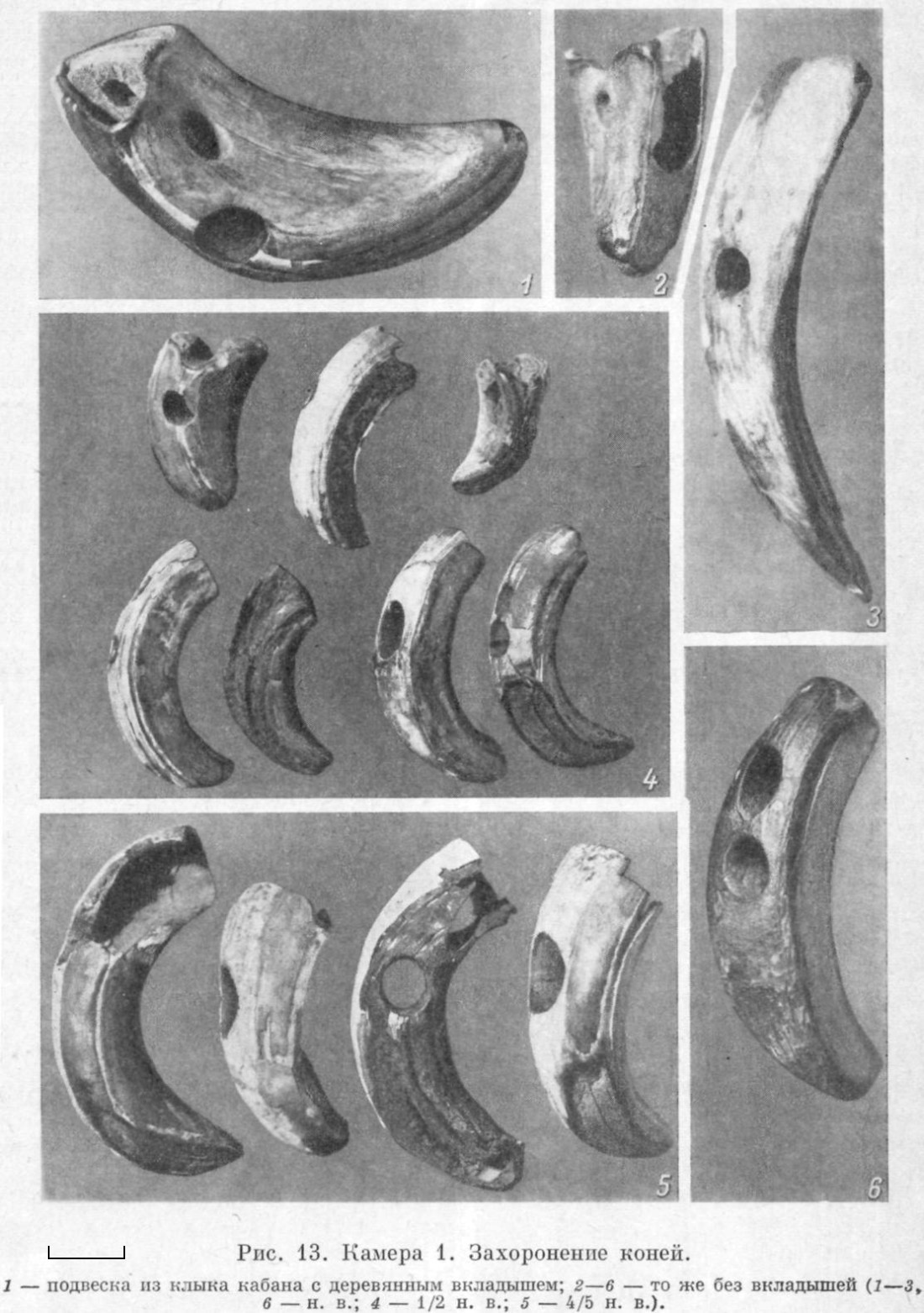

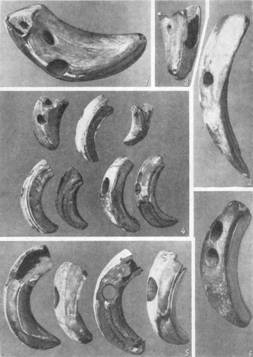

^   Рис. 13. [ С. 24. ] Камера 1. Захоронение коней. 1 — подвеска из клыка кабана с деревянным вкладышем; 2-6 — то же без вкладышей (1-3, 6 — н.в.; 4 — 1/2 н.в.; 5 — 4/5 н.в.).

(Открыть Рис. 13 в новом окне)

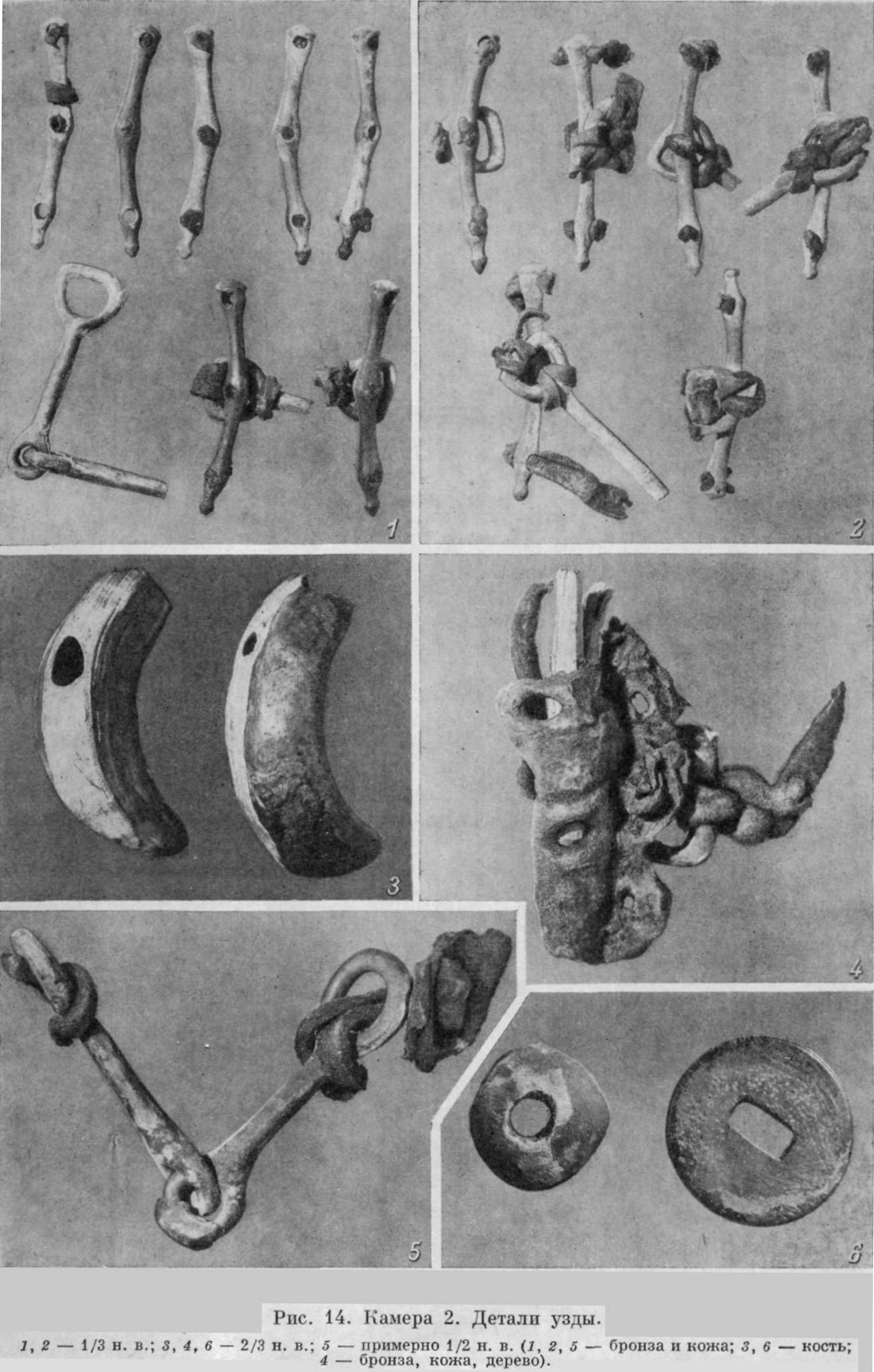

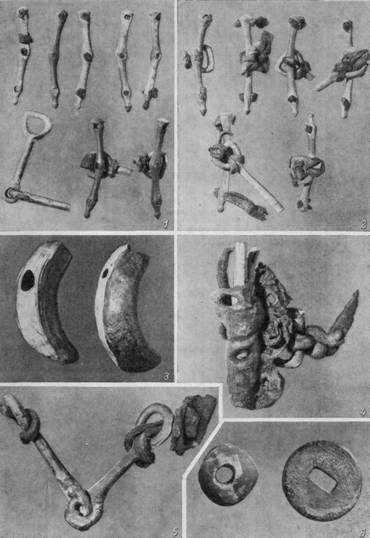

^   Рис. 14. [ С. 27. ] Камера 2. Детали узды.

1, 2 — 1/3 н.в.; 3, 4, 6 — 2/3 н.в.; 5 — примерно 1/2 н.в. (1, 2, 5 — бронза и кожа; 3, 6 — кость; 4 — бронза, кожа, дерево).

(Открыть Рис. 14 в новом окне)

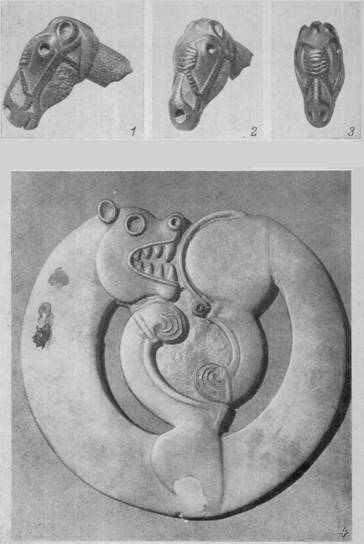

^   Рис. 15. [ С. 28. ] Камера 2. Скульптурные изображения головы коня (1-3) и диск с фигурой тигра (4).

1-3 — н.в.; 4 — 1/2 н.в. (1-3 — рог оленя; 4 — бронза).

(Открыть Рис. 15 в новом окне)

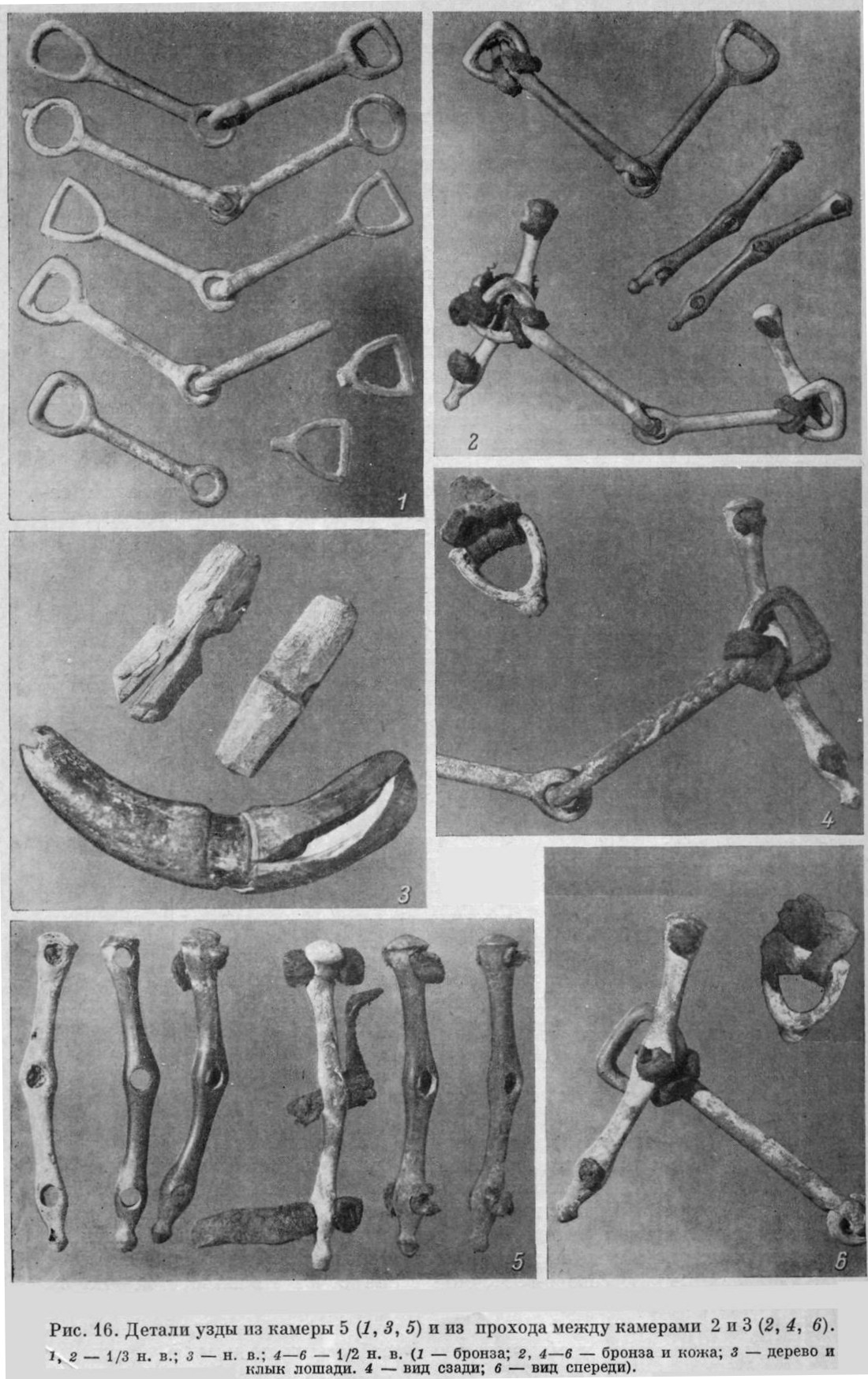

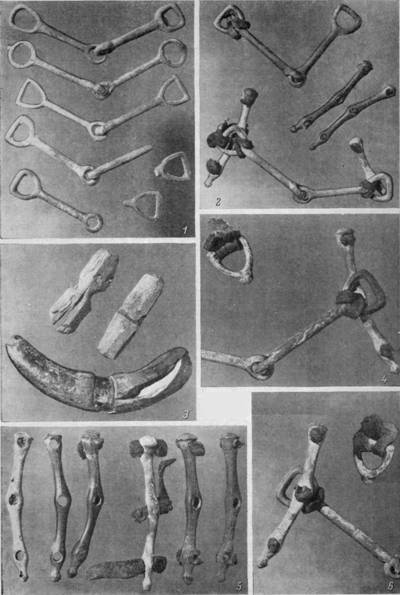

^   Рис. 16. [ С. 30. ] Детали узды из камеры 5 (1, 3, 5) и из прохода между камерами 2 и 3 (2, 4, 6).

1, 2 — 1/3 н.в.; 3 — н.в.; 4-6 — 1/2 н.в. (1 — бронза; 2, 4-6 — бронза и кожа; 3 — дерево и клык лошади. 4 — вид сзади; 6 — вид спереди).

(Открыть Рис. 16 в новом окне)

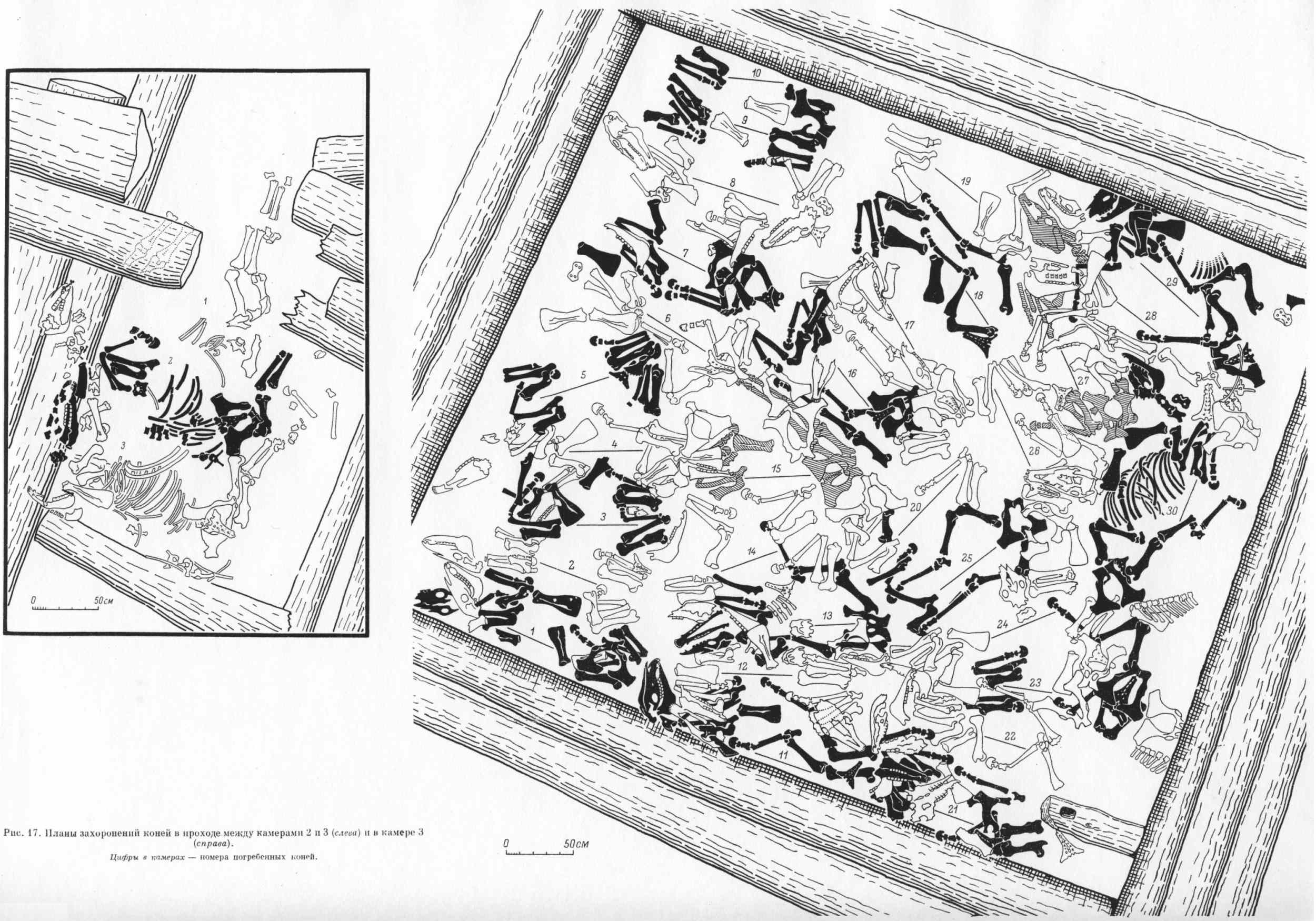

^   Рис. 17. [ вкладка ] Планы захоронений коней в проходе между камерами 2 и 3 (слева) и в камере 3 (справа). Цифры в камерах — номера погребённых коней.

(Открыть Рис. 17 в новом окне)

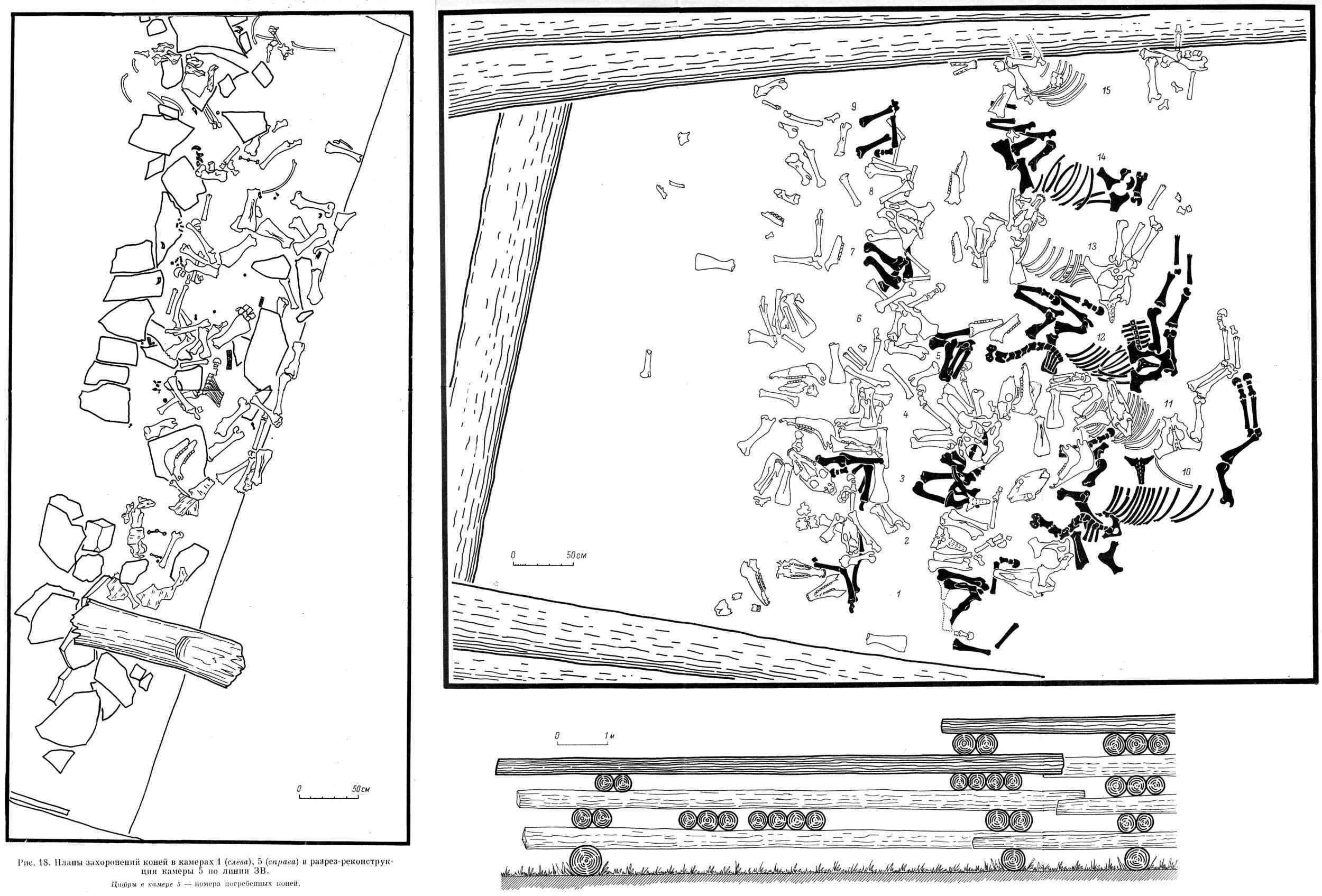

^   Рис. 18. [ вкладка ] Планы захоронений коней в камерах 1 (слева), 5 (справа) и разрез-реконструкция камеры 5 по линии ЗВ.

Цифры в камере 5 — номера погребённых коней.

(Открыть Рис. 18 в новом окне)

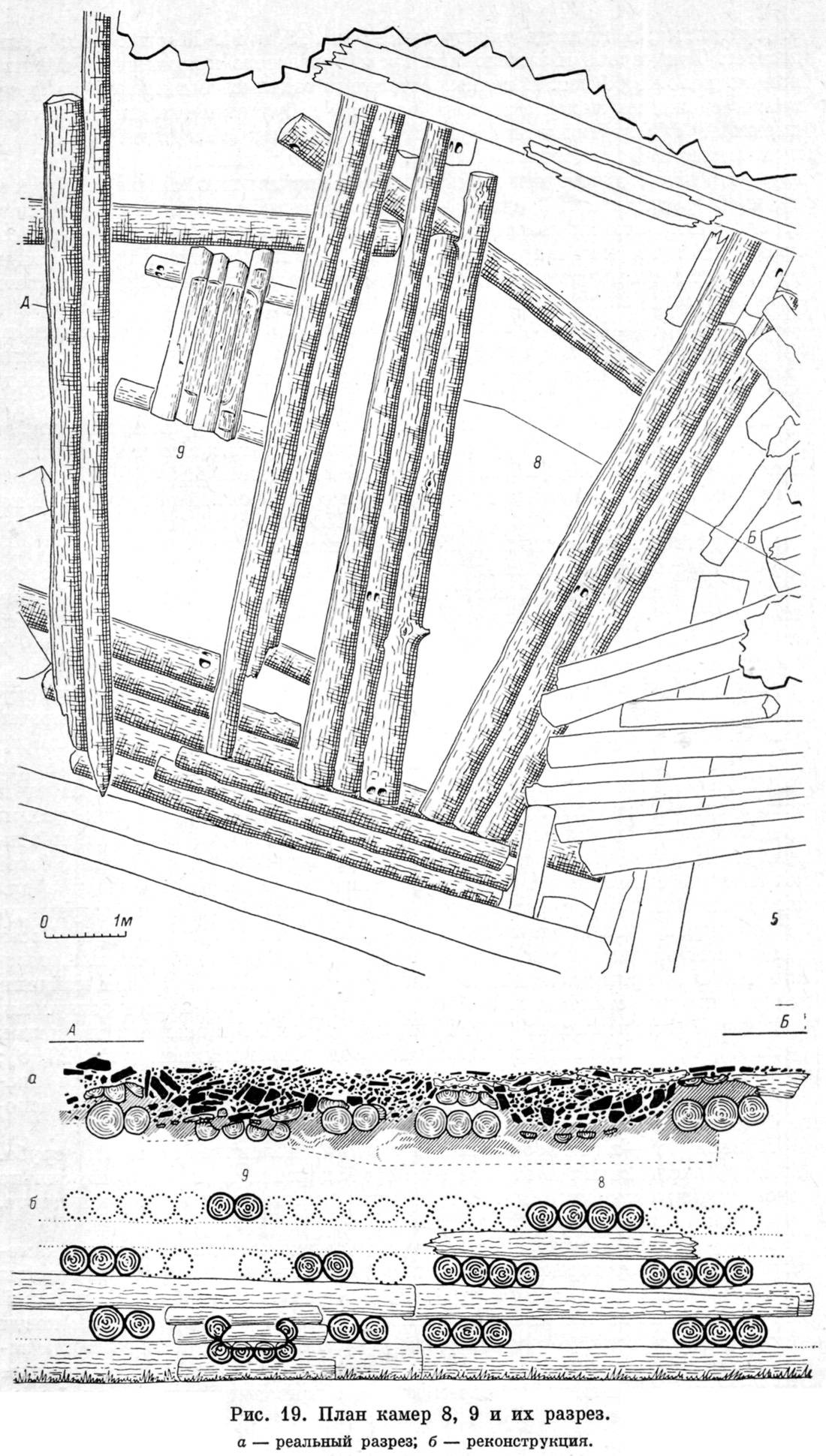

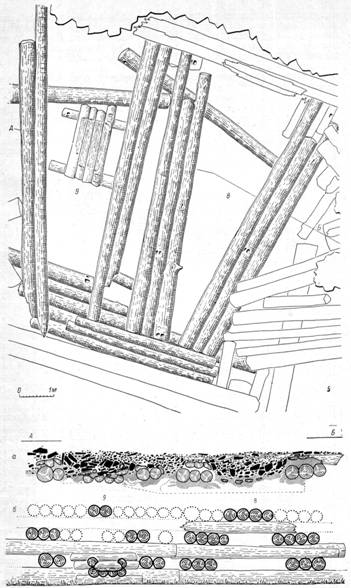

^   Рис. 19. [ С. 31. ] План камер 8, 9 и их разрез. а — реальный разрез; б — реконструкция.

(Открыть Рис. 19 в новом окне)

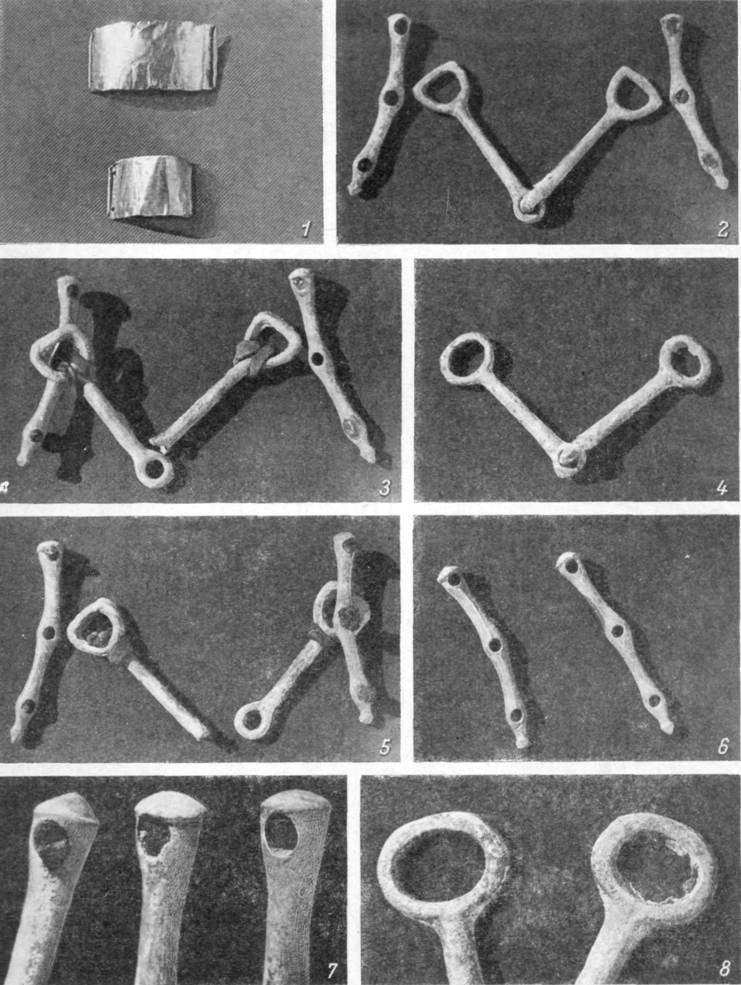

^   Рис. 20. [ С. 33. ] Камера 20. Золотые нахвостники (1) и бронзовые детали узды (2-8). 1 — примерно 1/2 н.в.; 2-6 — примерно 1/3 н.в.; 7, 8 — н.в. (3 — вид сзади; 5 — вид спереди).

(Открыть Рис. 20 в новом окне)

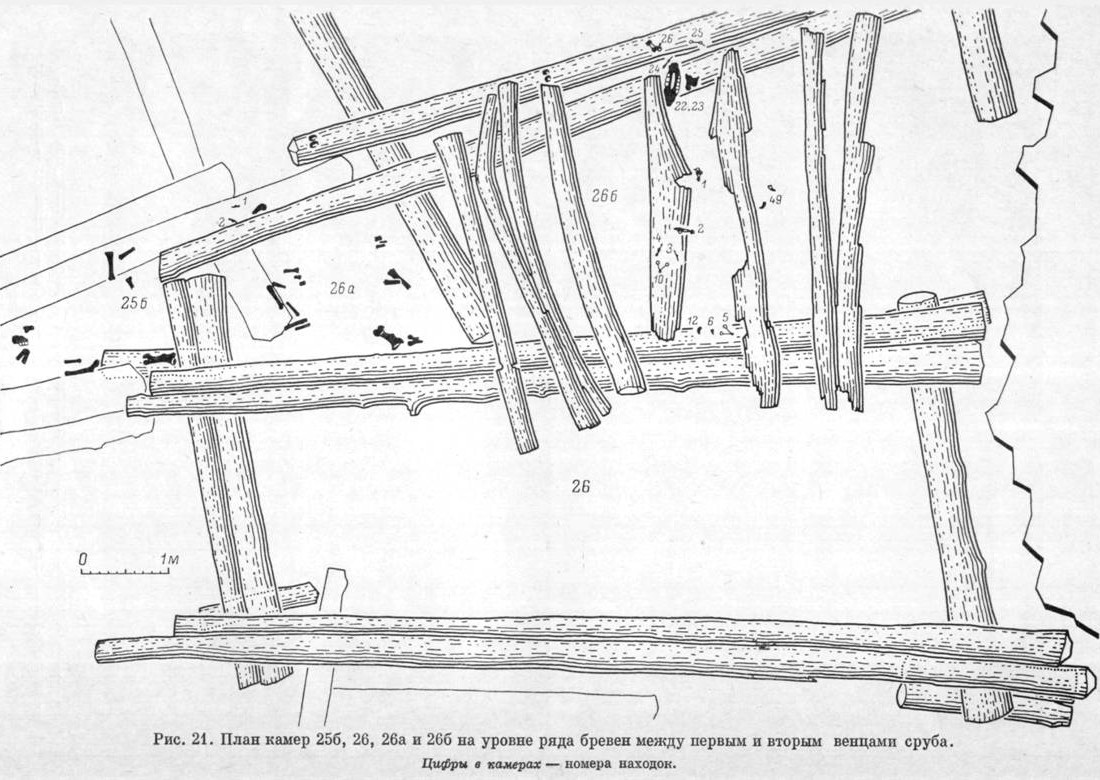

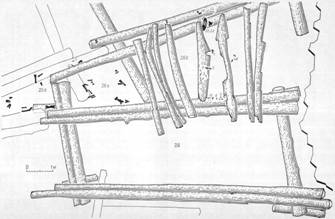

^   Рис. 21. [ С. 34. ] План камер 25б, 26, 26а и 26б на уровне ряда брёвен между первым и вторым венцами сруба.

Цифры в камерах — номера находок.

(Открыть Рис. 21 в новом окне)

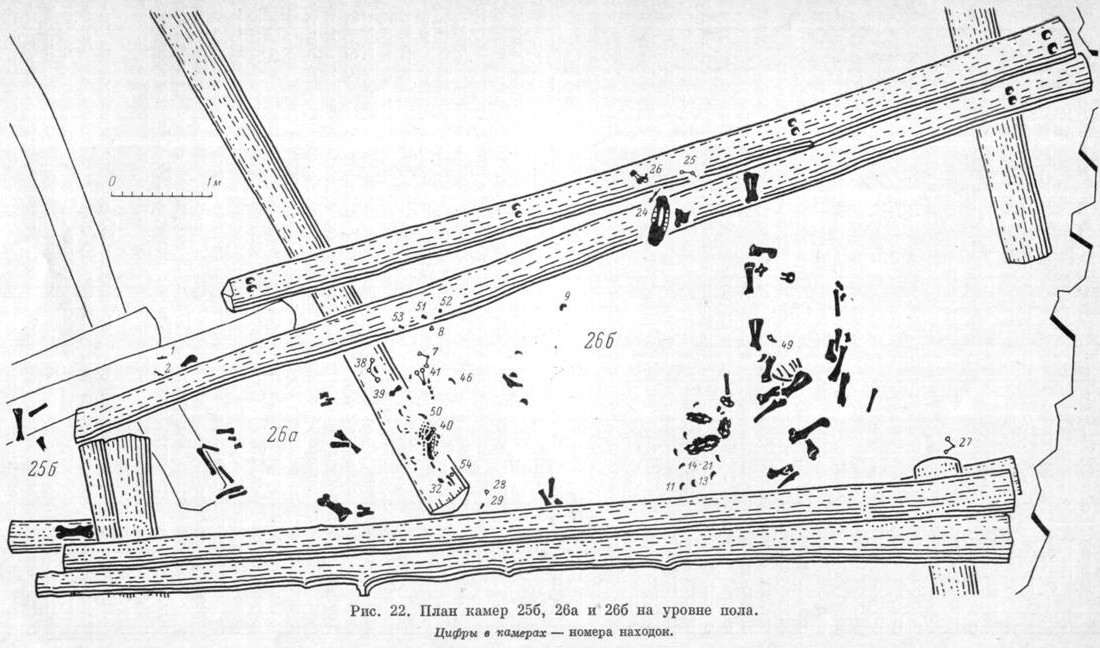

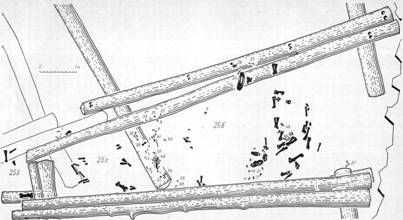

^   Рис. 22. [ С. 35. ] План камер 25б, 26а и 26б на уровне пола.

Цифры в камерах — номера находок.

(Открыть Рис. 22 в новом окне)

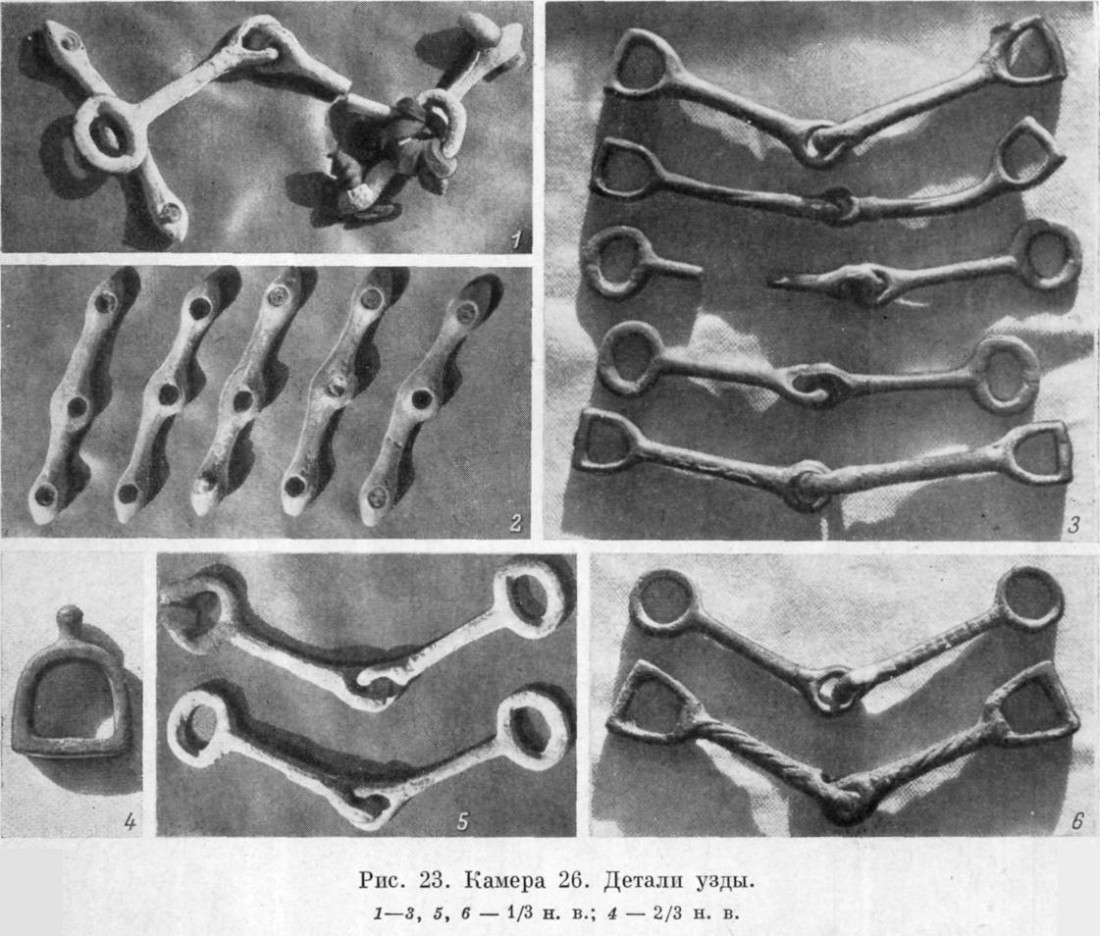

^   Рис. 23. [ С. 37. ] Камера 26. Детали узды. 1-3, 5, 6 — 1/3 н.в.; 4 — 2/3 н.в.

(Открыть Рис. 23 в новом окне)

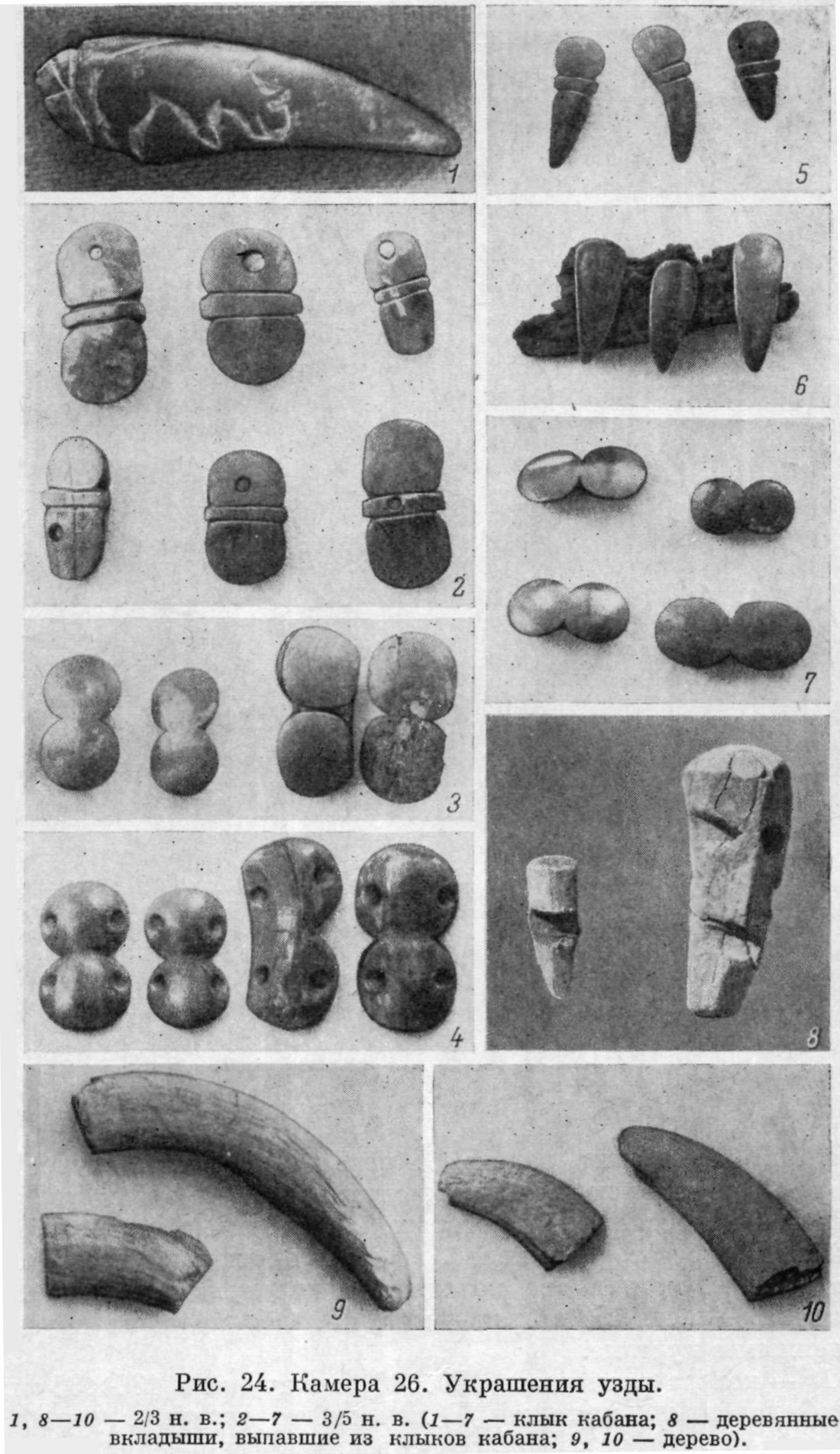

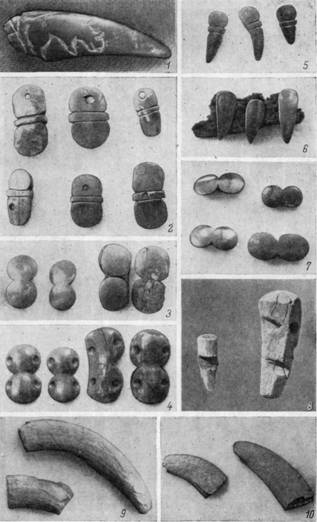

^   Рис. 24. [ С. 38. ] Камера 26. Украшения узды.

1, 8-10 — 2/3 н.в.; 2-7 — 3/5 н.в. (1-7 — клык кабана; 8 — деревянные вкладыши, выпавшие из клыков кабана; 9, 10 — дерево):

(Открыть Рис. 24 в новом окне)

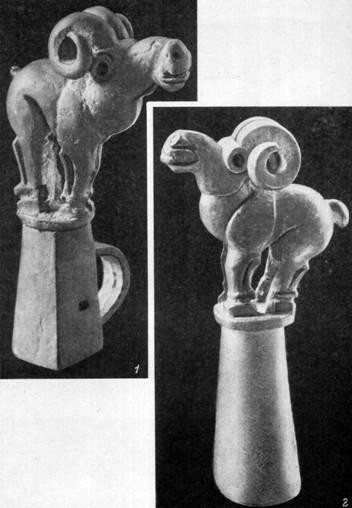

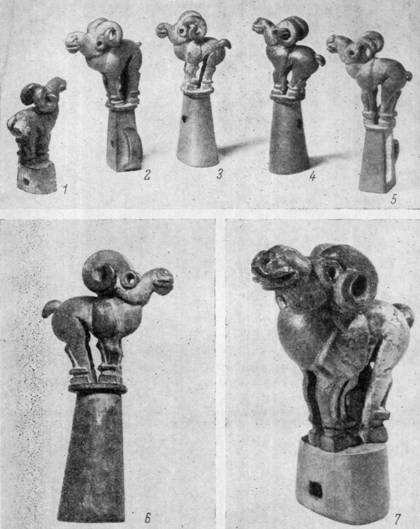

^   Рис. 25. [ С. 39. ] Камера 26. Бронзовые навершия.

1-5 — номера наверший; 6 — навершие 3; 7 — навершие l

(1-5 — 1/3 н.в.; 6 — 2/3 н.в.; 7 — н.в.).

(Открыть Рис. 25 в новом окне)

^   Рис. 26. [ С. 40. ] Камера 26. Бронзовые навершия (н.в.). 1 — навершие 2; 2 — навершие 4.

(Открыть Рис. 26 в новом окне)

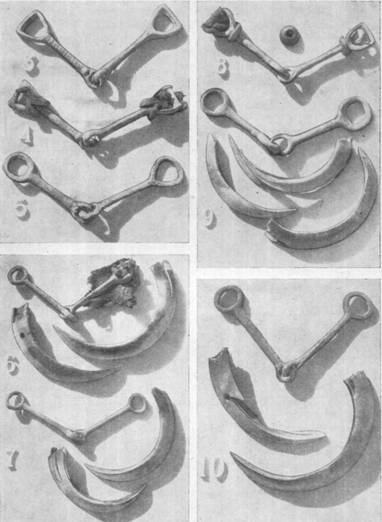

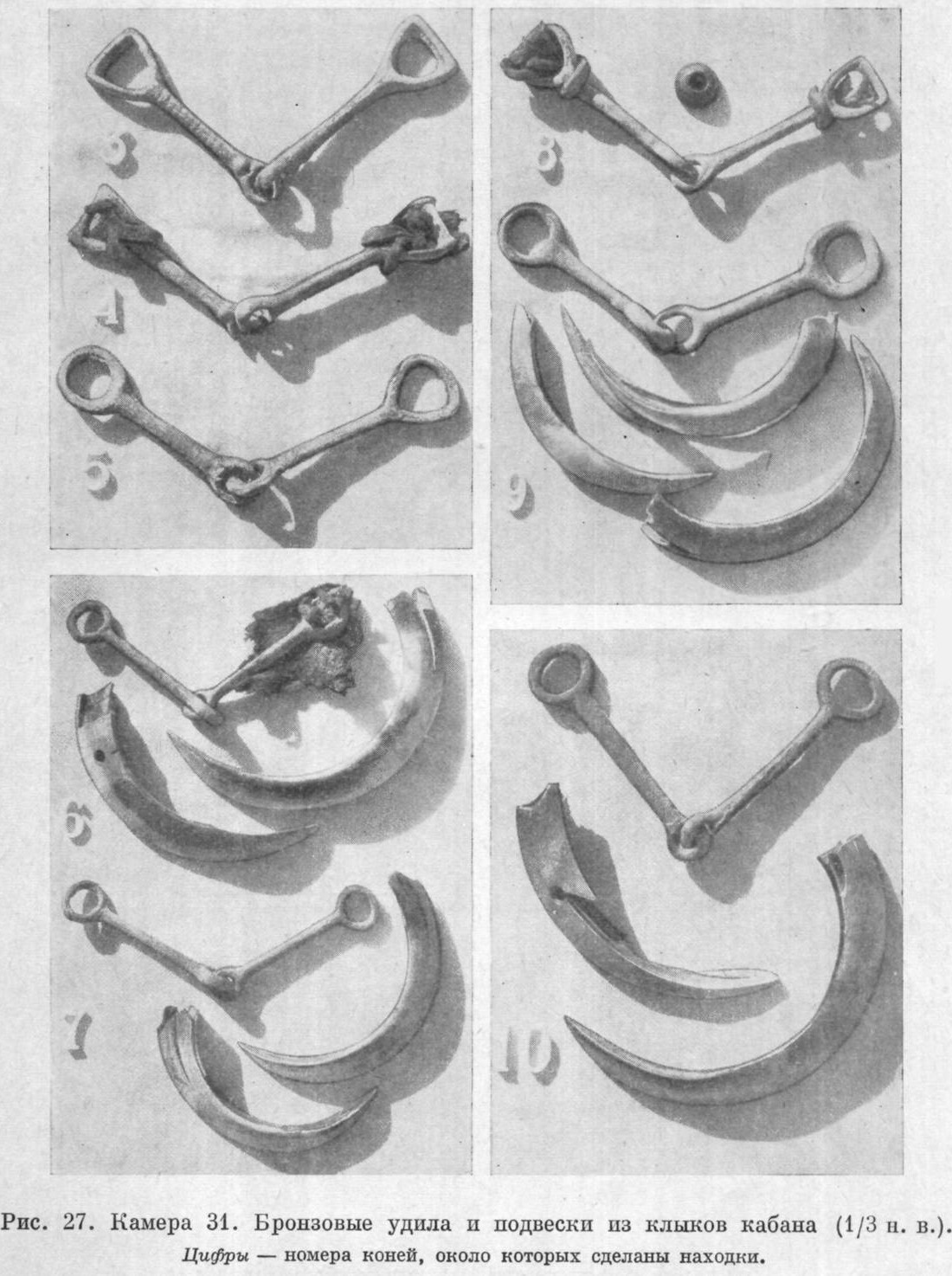

^   Рис. 27. [ С. 41. ] Камера 31. Бронзовые удила и подвески из клыков кабана (1/3 н.в.). Цифры — номера коней, около которых сделаны находки.

(Открыть Рис. 27 в новом окне)

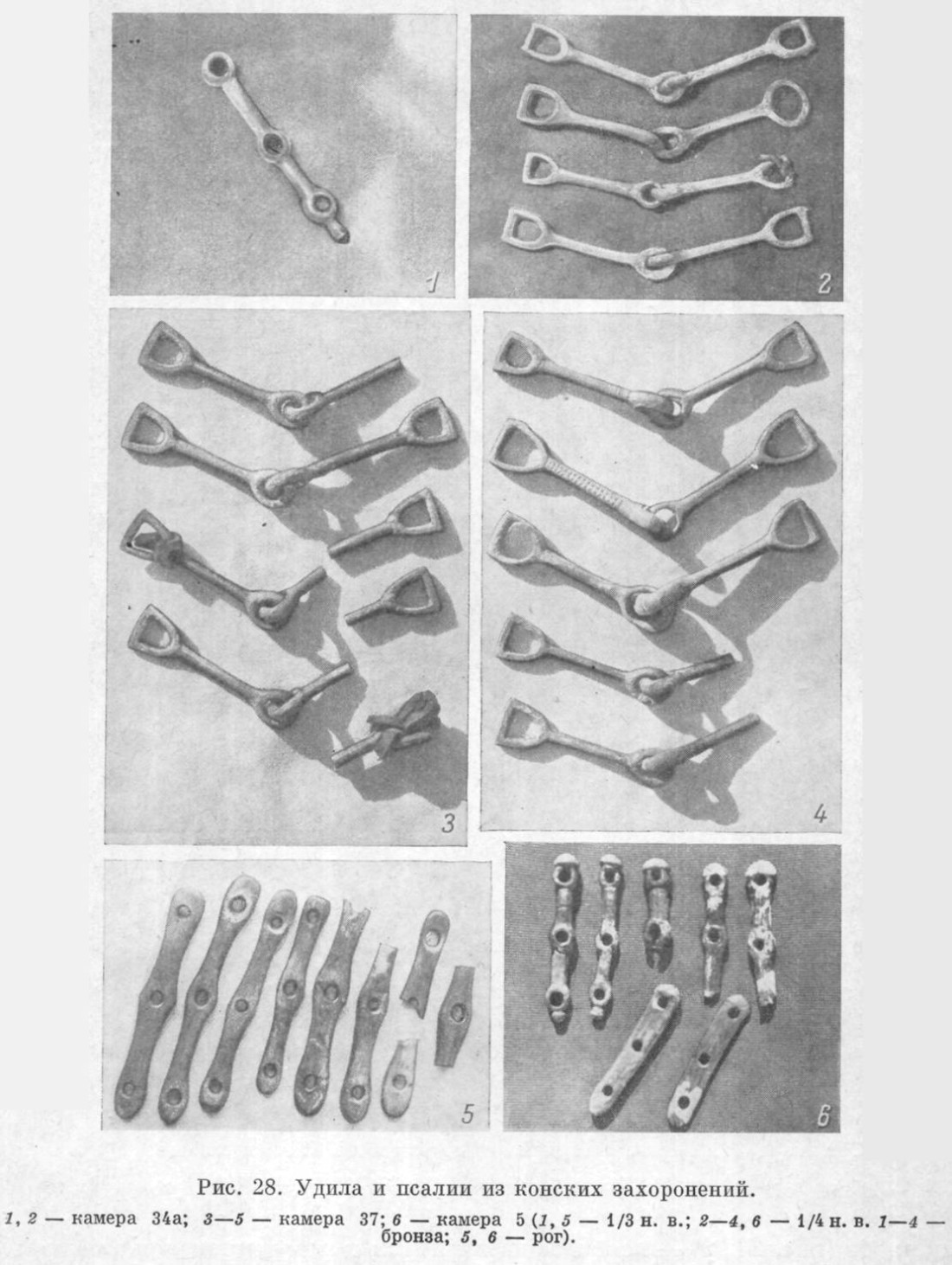

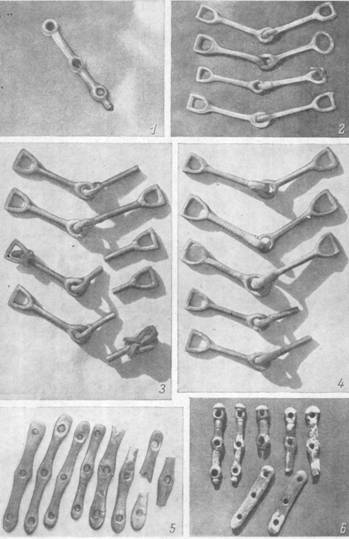

^   Рис. 28. [ C. 42. ] Удила и псалии из конских захоронений.

1, 2 — камера 34а; 3-5 — камера 37; 6 — камера 5 (1, 5 — 1/3 н.в.; 2-4, 6 — 1/4 н.в. 1-4 – бронза; 5, 6 — рог).

(Открыть Рис. 28 в новом окне)

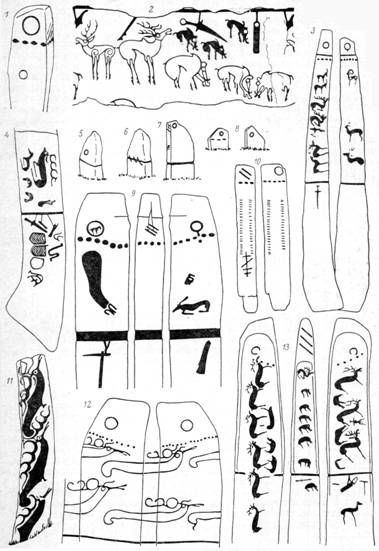

^   Рис. 29. [ C. 43. ] Оленные камни Тувы.

1 — д. Сосновка; 2 — Аржан (в развороте); 3, 10 — Орзак-Аксы (10 — схема); 4 — второй туранский камень; 5, 6, 8 — оз. Белое близ Аржана; 7 — д. Уюк; 9 — Самалгатай; 11 — Большой Ажик; 12 — Чингатаг; 13 — Уюк-Аржан (1-4, 9-13 — по эстампажам Аржанской экспедиции; 5-8 — по: J. soc. finno-ougr., 1907, t. 24, p. 17-29)

(Открыть Рис. 29 в новом окне)

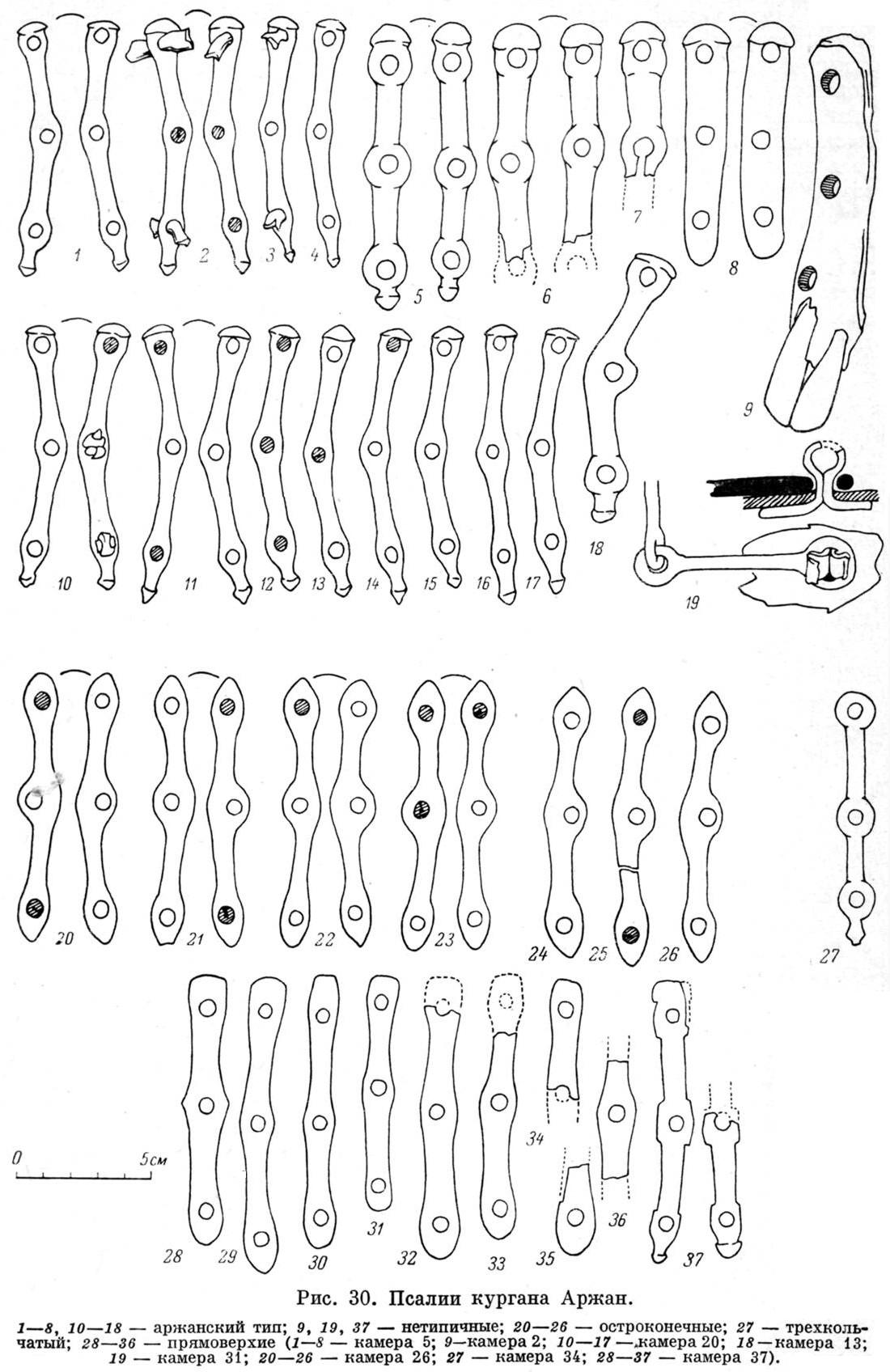

^   Рис. 30. [С. 48 ] Псалии кургана Аржан.

1-8, 10-18 — аржанский тип; 9, 19, 37 — нетипичные; 20-26 — остроконечные; 27 — трёхкольчатый; 28-36 — прямоверхие (1-8 — камера 5; 9 — камера 2; 10-17 — камера 20; 18 — камера 13; 19 — камера 31; 20-26 — камера 26; 27 — камера 34; 28-37 — камера 37).

(Открыть Рис. 30 в новом окне)
