А.А. Гаврилова. Могильник Кудыргэ А.А. Гаврилова

Могильник Кудыргэ
как источник по истории алтайских племён.

// М.-Л., 1965. 145 с.







Таблицы I-XXXI.







12345678910

11121314151617181920

2122232425262728293031

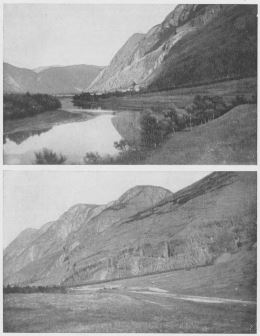

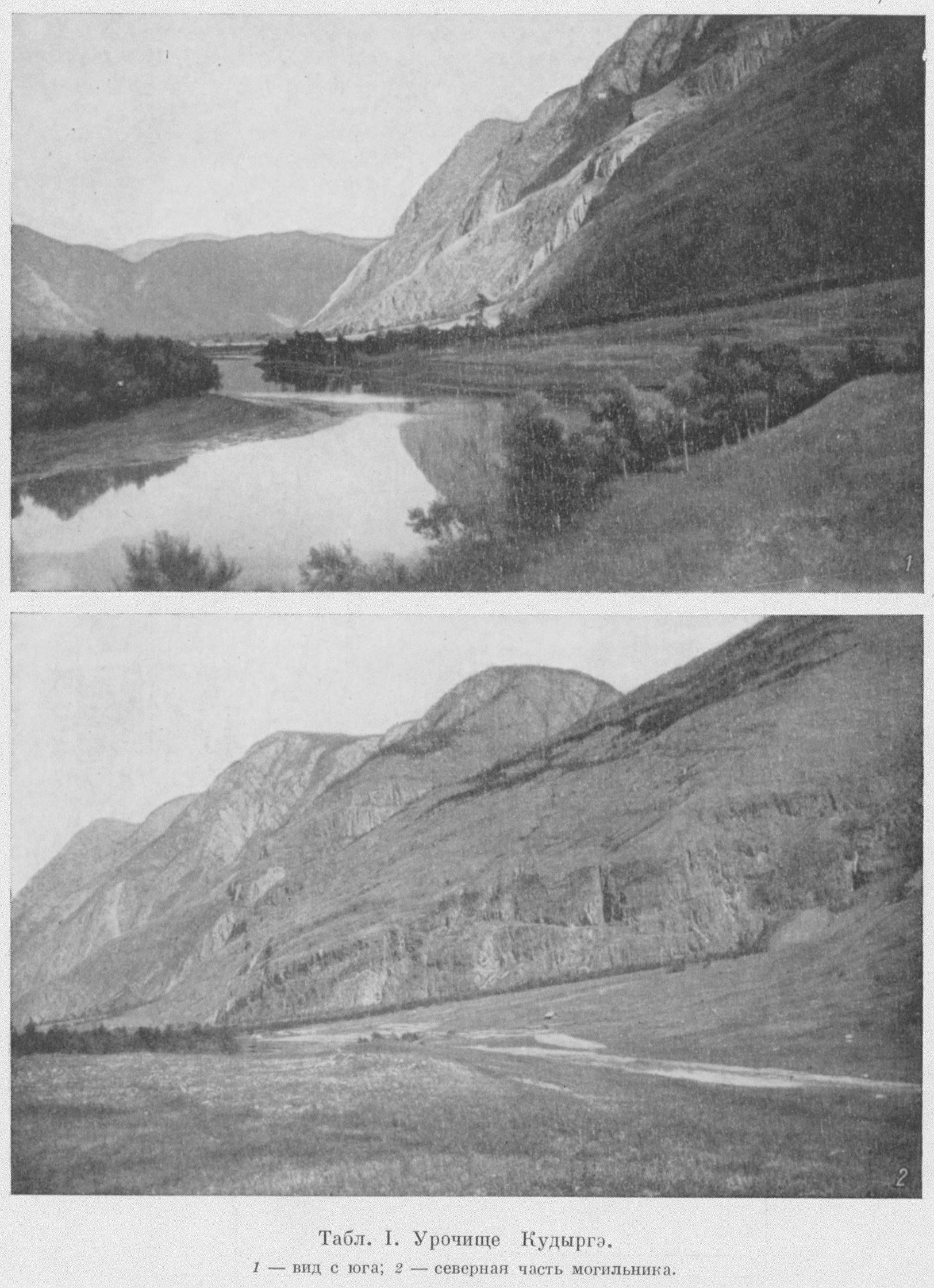

^   Табл. I. Урочище Кудыргэ.

1 — вид с юга; 2 — северная часть могильника.



(Открыть Табл. 1 в новом окне)

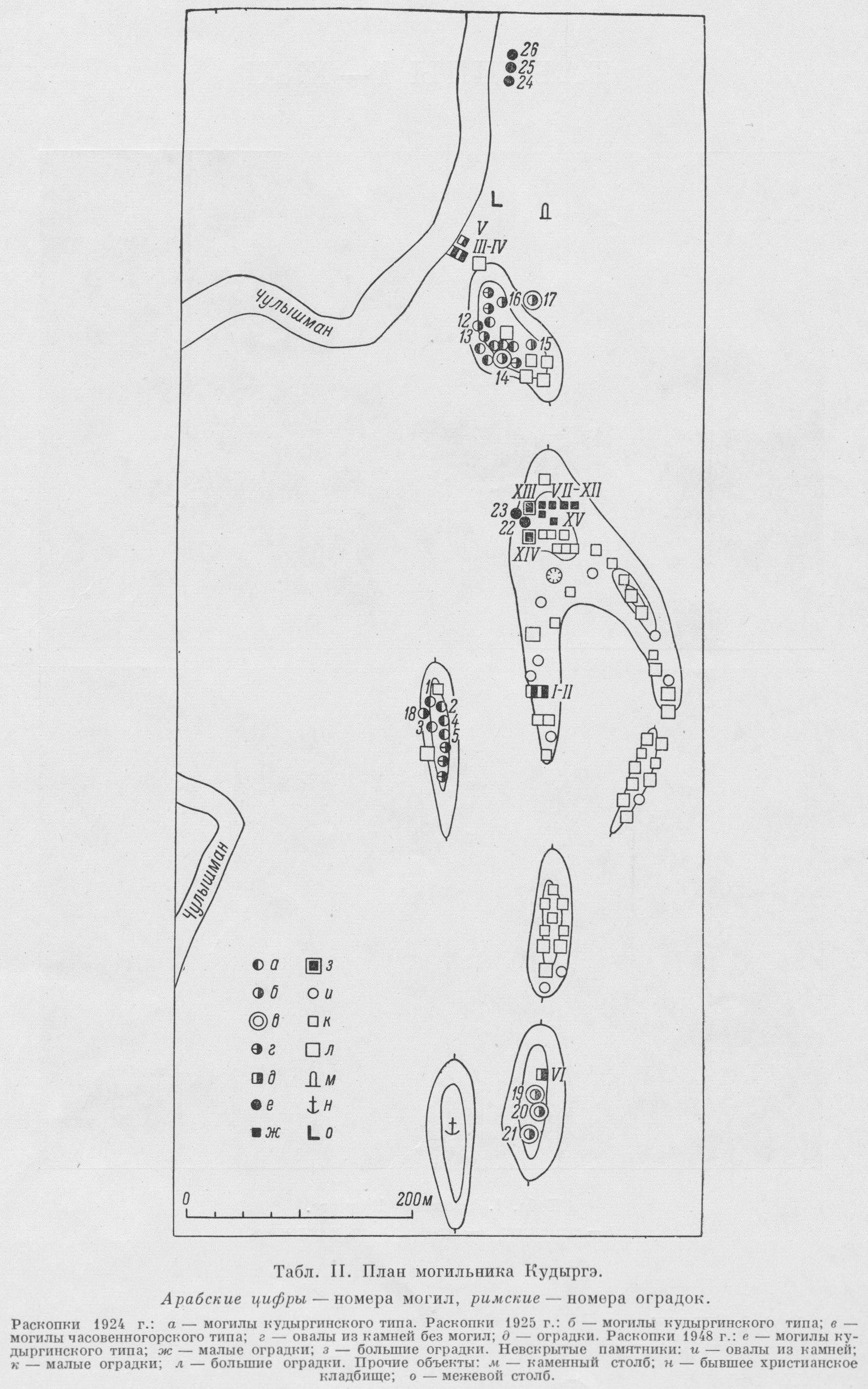

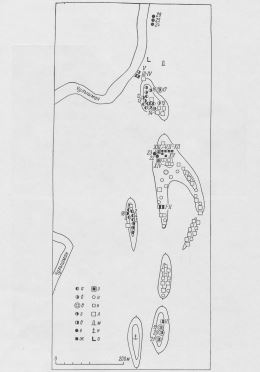

^   Табл. II. План могильника Кудыргэ.

Арабские цифры — номера могил, римские — номера оградок.
Раскопки 1924 г.: а — могилы кудыргинского типа.
Раскопки 1925 г.: б — могилы кудыргинского типа; в — могилы часовенногорского типа; г — овалы из камней без могил; д — оградки;
Раскопки 1948 г.: е — могилы кудыргинского типа; ж — малые оградки; з — большие оградки.
Невскрытые памятники: и — овалы из камней; к — малые оградки; л — большие оградки.
Прочие объекты: м — каменный столб; н — бывшее христианское кладбище; о — межевой столб.



(Открыть Табл. 2 в новом окне)




^   Табл. III. Оградки I-VI и вещи из оградок II и VI.

А-Г — планы оградок I-VI.
Оградка II: 7 — обломок поделки из двух створок, скреплённых шпеньком.
Оградка VI: 2, 3 — накладки на лук; 4 — стержень неизвестного назначения
(1 — рог и медь; 2-4 — рог).



(Открыть Табл. 3 в новом окне)

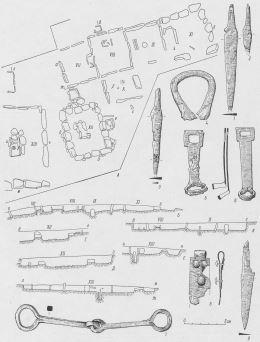

^   Табл. IV. Оградки VII-XIII и вещи из оградок VII-XII.

А-ж — планы и разрезы оградок VII-XIII.
Оградка VII: 1 — нож.
Оградка VIII; 2 — обломок ножа.
Оградка X: 3 — нож; 4 — предмет неизвестного назначения.
Оградка XI: 5, 6 — предметы неизвестного назначения; 7 — удила; 8 — обойма, скреплённая бляшками на шпеньках.
Оградка XII: 9 — нож
(1-7, 9 — железо; 8 — железо и медь).
Строчными буквами (а-м) обозначены линии разрезов.



(Открыть Табл. 4 в новом окне)

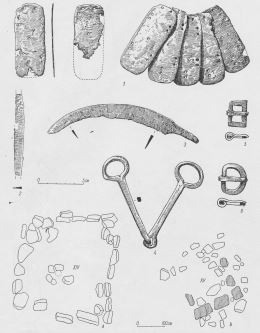

^   Табл. V. Оградки XIV, XV и вещи из оградок XIII-XV

Оградка XIII: 1 — панцирные пластинки; 2 — нож.
Оградка XIV: А — план оградки; 3 — серповидный нож.
Оградка XV: Б — план оградки; 4 — удила; 5, 6 — подпружные пряжки
(все вещи из железа).



(Открыть Табл. 5 в новом окне)

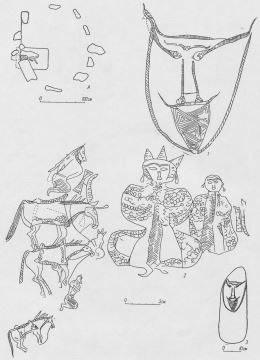

^   Табл. VI. Могила 16 с «изваянием»-валуном.

А — план могилы; 1 — лицо «изваяния»; 2 — сцена коленопреклонения; з — «изваяние»-валун с лицевой стороны.



(Открыть Табл. 6 в новом окне)

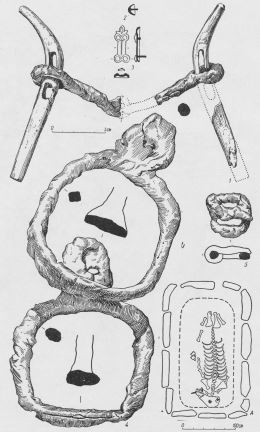

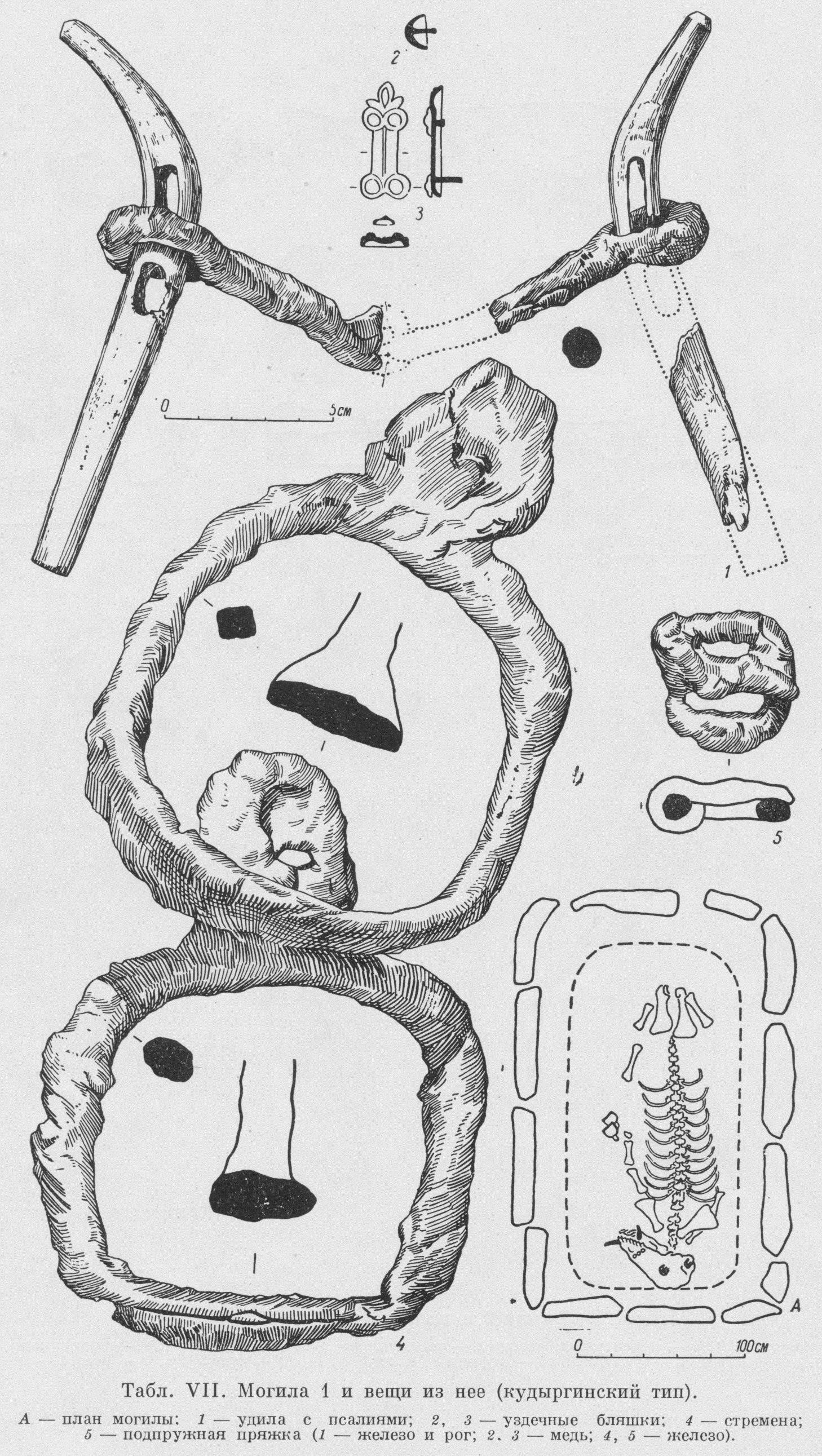

^   Табл. VII. Могила 1 и вещи из неё (кудыргинский тип).

А — план могилы: 1 — удила с псалиями; 2, 3 — уздечные бляшки; 4 — стремена; 5 — подпружная пряжка
(1 — железо и рог; 2, 3 — медь; 4, 5 — железо).



(Открыть Табл. 7 в новом окне)




^   Табл. VIII. Могила 2 и вещи из неё (кудыргинский тип).

А — план могилы; 1, 2 — наконечники стрел; 3 — накладки на лук; 4 — кольцо; 5, 6 — подпружные пряжки; 7 — блок для чумбура; 8 — удила; 9, 10 — стремена
(1, 2, 5, 6, 8-10 — железо; 3, 7 — рог; 4 — медь).



(Открыть Табл. 8 в новом окне)

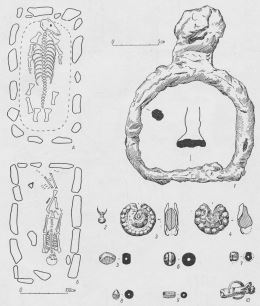

^   Табл. IX. Могилы 3 и 4 и вещи из них (кудыргинский тип).

Могила 3: А — план могилы; 1 — стремя. Могила 4: В — план могилы; 2 — серьга; 3, 4 — имитация колтов; 5-9 — бусы; 10 — кольцо на фаланге
(1 — железо; 2, 10 — медь; 3, 4 — золотая фольга, на медной подкладке и смолистая масса; 6-7 — стекло; 8, 9 — сердолик).



(Открыть Табл. 9 в новом окне)

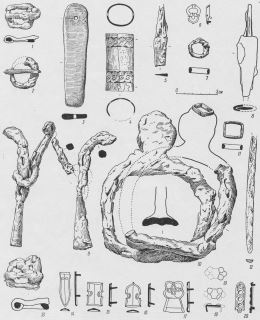

^   Табл. X. Вещи из могилы 4 (кудыргинский тип).

1, 2 — пряжки от одежды; 3 — оселок; 4 — игольница; 5 — обломок ножа; 6 — обувная пряжка; 7 — пряжка с утраченным языком; 8 — нож с остатками ножен; 9 — удила с псалиями; 10 — стремена; 11 — обойма для ремня путлища; 12 — седельный кант; 13 — подпружная пряжка; 14-20 — сбруйные бляшки
(1, 2, 5, 7, 10, 13 — железо; 3 — камень; 4, 12 — рог; 6, 14-20 — серебро: 11 — медь).



(Открыть Табл. 10 в новом окне)

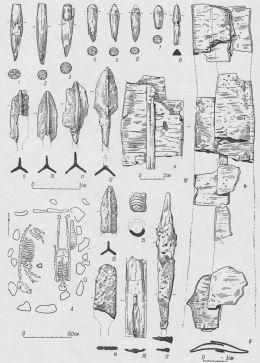

^   Табл. XI. Могила 5 и вещи из неё (кудыргинский тип).

А — план могилы; 1-7 — тупые стрелы; 8-14 — наконечники стрел; 15 — обломок защитного кольца (?); 16 — обломок защитной пластинки (?); 17 — нож; 18 — колчан: а — часть лицевой стороны, б — оборотная сторона
(1-7, 16 — дерево; 8-14, 17 — железо; 15 — рог; 18 — берёста).



(Открыть Табл. 11 в новом окне)

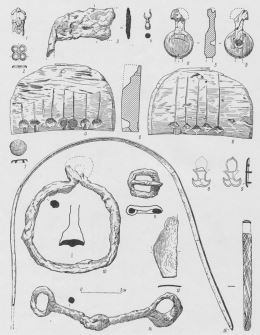

^   Табл. XII. Вещи из могилы 5 (кудыргинский тип).

1 — пряжка от колчана; 2 — бляшка от колчана; 3 — обломок неизвестного предмета; 4 — серьга; 5, 6 — прибор для добывания огня; В — упор для сверла (а — сверху, б — снизу), в — основание (а — сторона, бывшая в употреблении; б — сторона, подготовленная к работе); 7-9 — уздечные бляшки; 10 — стремя; 11 — подпружная пряжка; 12 — обломок облицовки луки седла; 13 — седельный кант; 14 — удила
(1, 2, 4, 7-9 — медь; 3, 10, 11, 14 — железо; 5, 6 — дерево; 12, 13 — рог).



(Открыть Табл. 12 в новом окне)




^   Табл. XIII. Детали погребального обряда (кудыргинский тип).

А — план овала из камней могилы 6; Б — разрез могилы 9; В — устройство гроба из могилы 15; Г, Д — планы каменных насыпей могил 23 и 25.



(Открыть Табл. 13 в новом окне)

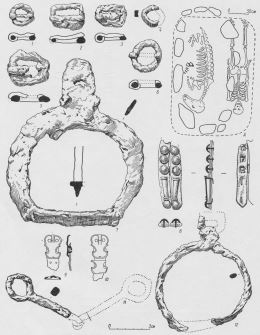

^   Табл. XIV. Могила 7 и вещи из могил 6-8 (кудыргинский тип).

Могила 6: 1, 2 — пряжки от одежды.
Могила 7: А — план могилы; 3 — пряжка от одежды; 4 — обойма для ремня путлища; 5, 6 — подпружные пряжки; 7 — стремя.
Могила 8: 8-10 — сбруйные бляшки на ремнях; 11 — удила; 12 — стремя
(1-7, 11, 12 — железо; 8-10 — медь и кожа).



(Открыть Табл. 14 в новом окне)

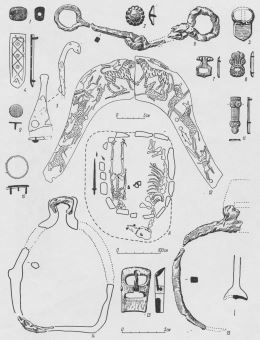

^   Табл. XV. Могила 9 и вещи из неё (кудыргинский тип).

А — план могилы; 1 — бусина-застёжка одежды; 2 — поясная бляшка; 3 — поясная пряжка; 4 — наконечник поясного ремня; 5 — крючок от второго пояса; 6 — удила; 7-11 — уздечные бляшки; 12 — накладка на переднюю луку седла; 13 — подпружная пряжка; 14-16 — стремена
(1 — янтарь; 2, 4, 7-11 — серебро; 3 — медь; 5 — медь и железо; 6, 14, 15 — железо; 12 — рог; 13 — рог и железо).



(Открыть Табл. 15 в новом окне)




^   Табл. XVI. Вещи из могил 9 и 11 (кудыргинский тип).

1 — роговая облицовка передней луки седла из могилы 9;
2 — медный наконечник поясного ремня из могилы 11.



(Открыть Табл. 16 в новом окне)

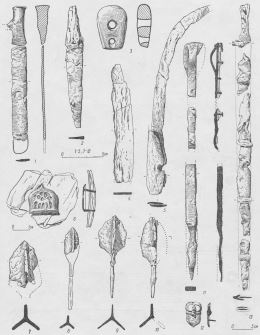

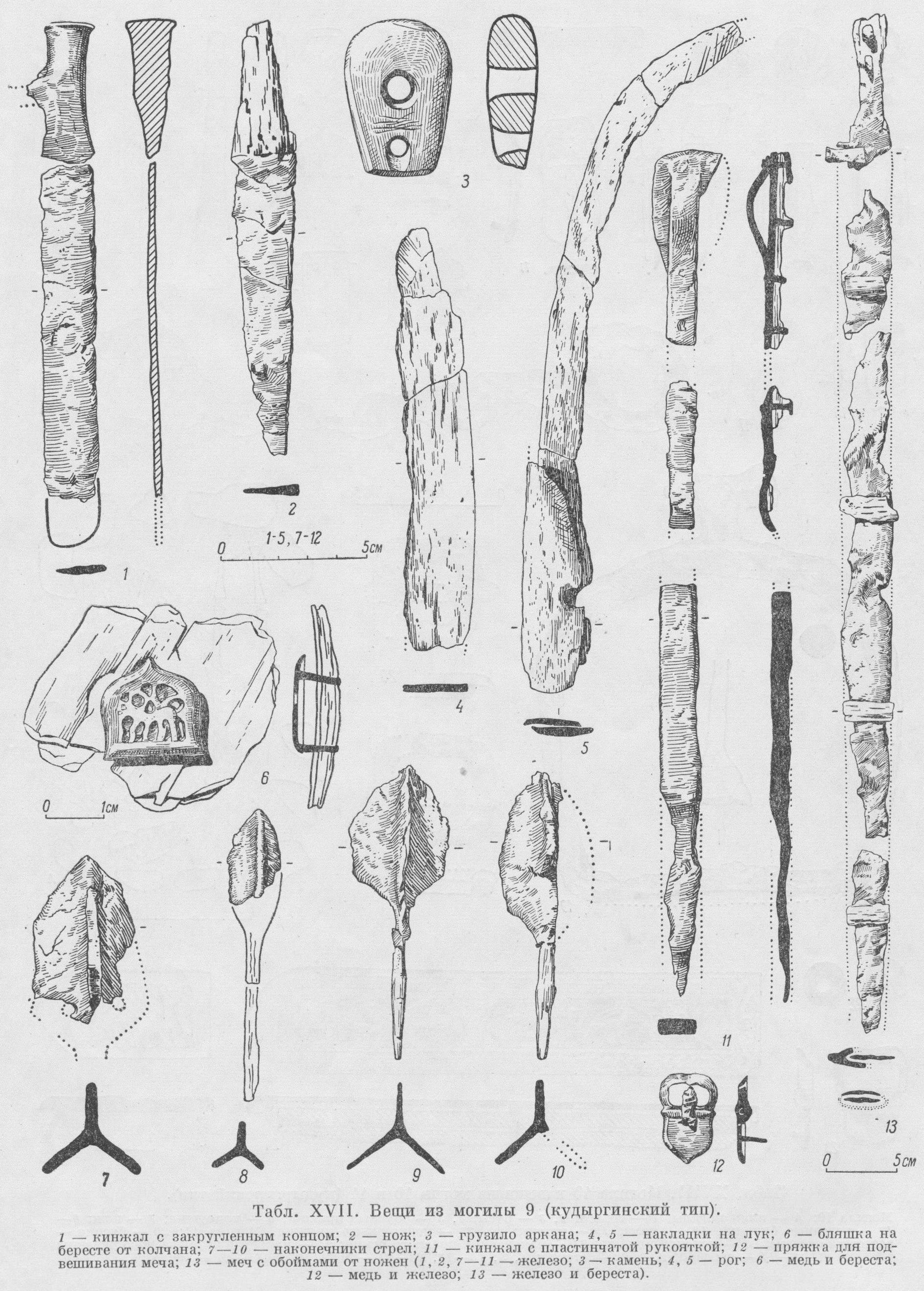

^   Табл. XVII. Вещи из могилы 9 (кудыргинский тип).

1 -кинжал с закруглённым концом; 2 — нош; 3 — грузило аркана; 4, 5 — накладки на лук; 6 — бляшка на берёсте от колчана; 7-10 — наконечники стрел; 11 — кинжал с пластинчатой рукояткой; 12 — пряжка для подвешивания меча; 13 — меч с обоймами от ножен
(1, 2, 7-11 — железо; 3 — камень; 4, 5 — рог; 6 — медь и берёста; 12 — медь и железо; 13 — железо и берёста).



(Открыть Табл. 17 в новом окне)

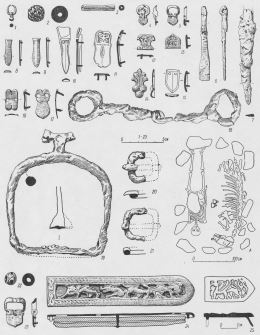

^   Табл. XVIII. Могила 10 и вещи из могил 10 и 11 (кудыргинский тип).

Могила 10: А — план могилы; 1 — серьга: 2,3 — бусы; 4, 5 — обувные пряжки; 6 — копоушка [больше похоже на обломок пинцета. — П.А.]; 7 — нож; 8-17 — уздечные бляшки; 18 — удила; 19 — стремя; 20, 21 — подпружные пряжки.
Могила 11: 22 — бусина — застёжка одежды; 23 — поясная пряжка; 24 — наконечник поясного ремня; 25 — наконечник подвесного ремешка
(7, 8-4 — серебро; 2, 3, 22 — стекло; 3, 4, 15-17, 23-25 — медь; 6, 7, 18-21 — железо).



(Открыть Табл. 18 в новом окне)

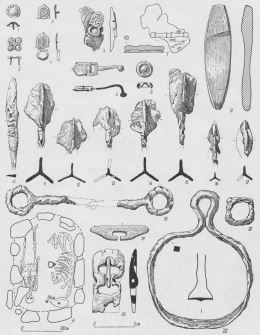

^   Табл. XIX. Могила 11 и вещи из неё (кудыргинский тип).

А — план могилы; 1, 2, 8 — бляшки; 3-5 — застёжки одежды; 6 — пряжка со шпеньком с остатками ремня; 7 — палочка-застёжка на войлоке; 9 — оселок; 10 — нож; 11-17 — наконечники стрел; 18 — удила; 19 — застёжка от пут; 20 — подпружная пряжка; 21 — остатки подпружной пряжки; 22 — стремя
(1-4, 6-8 — медь; 5 — медь и шёлк; 7 — медь и войлок; 9 — камень; 10-18, 21, 22 — железо; 19, 20 — рог).



(Открыть Табл. 19 в новом окне)

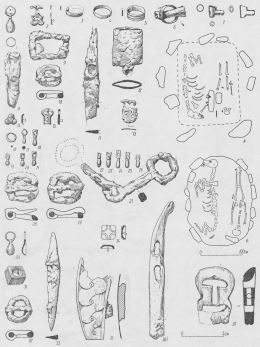

^   Табл. XX. Могилы 12 и 13 и вещи из них (кудыргинский тип).

Могила 12: А — план могилы; 1 — серьга; 2 — застёжка одежды; 3-6 — кольца; 7 — пронизка; 8 — полая трубочка неизвестного назначения; 9 — пряжка от одежды; 10 — пряжка для подвешивания меча; 11 — остатки меча; 12 — остатки конца ножен (?); 13-26 — украшения чепрака (?): 13, 14 — бляшки, 15 — псевдопряжка, 16-26 — подвески; 27 — удила; 28, 29 — подпружные пряжки.
Могила 13: Б — план могилы; 30 — серьга; 31 — пронизка; 32 — пряжка от одежды; 33 — нож; 34 — бляшка; 35 — обломок накладки на луку седла; 36 — псалий; 37 — подпружная пряжка
(1, 4, 14, 30 — серебро; 2, 3, 5-7, 13, 15-26, 34,- медь; 8, 12, 27-29, 32-33 — железо; 31 — камень; 35 — рог и дерево; 36, 37 — рог).



(Открыть Табл. 20 в новом окне)

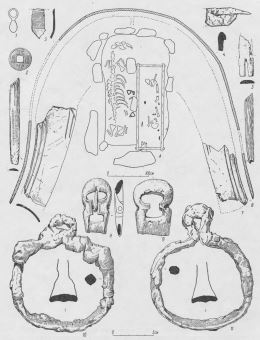

^   Табл. XXI. Могила 15 и вещи из неё (кудыргинский тип).

А — план могилы; 1 — серьга; 2 — монета (575-577 гг.); 3 — обломок края котла (?); 4 — обломок неизвестного предмета; 5 — наконечник стрелы; 6 — седельный кант; 7 — остатки накладки на луку седла; 8, 9 — подпружные пряжки; 10, 11 — стремена
(1 — серебро; 2, 3 — медь; 4, 10, 11 — железо; 6-9 — рог).



(Открыть Табл. 21 в новом окне)

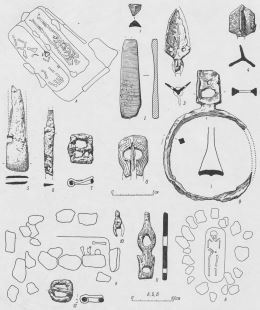

^   Табл. XXII. Могилы 18, 24, 25 и вещи из них (кудыргинский тип).

Могила 18: А — план могилы; 1, 2 — предметы для растирания краски; 3, 4 — наконечники стрел, на одном — остатки свистунки; 5 — обломки накладок на лук; 6 — нож; 7 — пряжка от одежды; 8 — подпружная пряжка; 9 — стремя.
Могила 24: Б — план могилы; 10 — обломок застёжки; 11 — блок для чумбура.
Могила 25: В — план могилы; 12 — пряжка поясная
(1, 2 — камень; 3 — железо и рог; 4, 6, 7, 9, 12 — железо; 5, 8, 10, 11 — рог).



(Открыть Табл. 22 в новом окне)

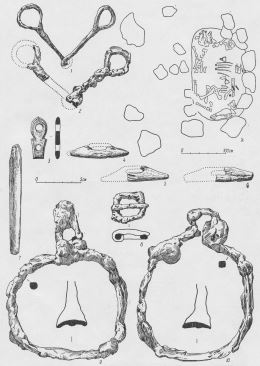

^   Табл. XXIII. Могила 22 и вещи из неё (кудыргинский тип).

А — план могилы; 1, 2 — удила; 3 — блок для чумбура; 4-6 — застёжки от треноги; 7 — обломки седельного канта; 8 — подпружная пряжка; 9, 10 — стремена
(1, 2, 8-10 — железо; 3-7 — рог).



(Открыть Табл. 23 в новом окне)

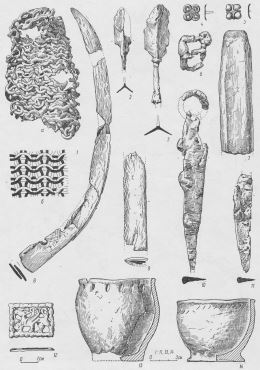

^   Табл. XXIV. Вещи из могилы 22 (кудыргинский тип).

1 — остатки кольчуги: а — обрывок, б — схема сцеплений; 2,3 — наконечники стрел; 4, 5 — бляшки от колчана; 6 — пряжка от первого колчана; 7 — оселок; 8, 9 — накладки на лук; 10, 11 — ножи; 12 — бляшка от второго колчана; 13-14 — горшки
(1, а, 2, 3, 6, 10, 11 — железо: 4, 5-12 — бронза; 7 — камень; 8 — рог; 9 — рог и дерево; 13, 14 — глина).



(Открыть Табл. 24 в новом окне)

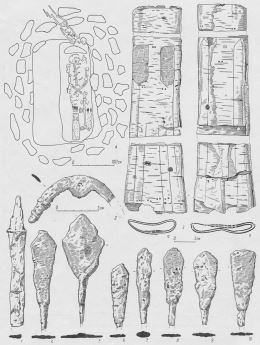

^   Табл. XXV. Могила 14 и вещи из неё (часовенногорский тип).

А — план могилы; 1 — нож; 2 — неизвестный предмет; 3 — колчан; а — сверху, б — снизу; 4-10 — наконечники стрел
(1, 2, 4-11 — железо; 3 — берёста).



(Открыть Табл. 25 в новом окне)

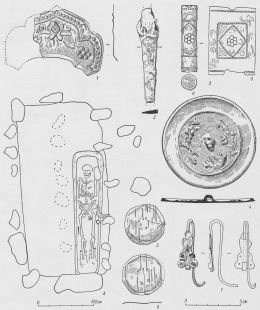

^   Табл. XXVI. Могила 17 и вещи из неё (часовенногорский тип).

А — план могилы; 1 — украшение шапки; 2 — нож; 3 — палочка в оправе: а — сбоку, б — развёртка оправы; 4 — зеркало; 5, 6 — кружки от неизвестного предмета; 7 — серьга
(1, 3, 6 — серебро; 2 — железо; 3, а — серебро и дерево; 4 — медь; 5, 6 — берёста; 7 — медь с позолотой).



(Открыть Табл. 26 в новом окне)

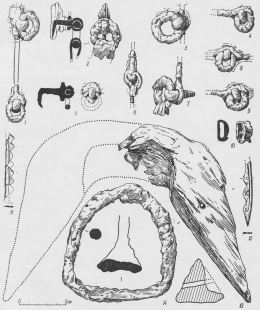

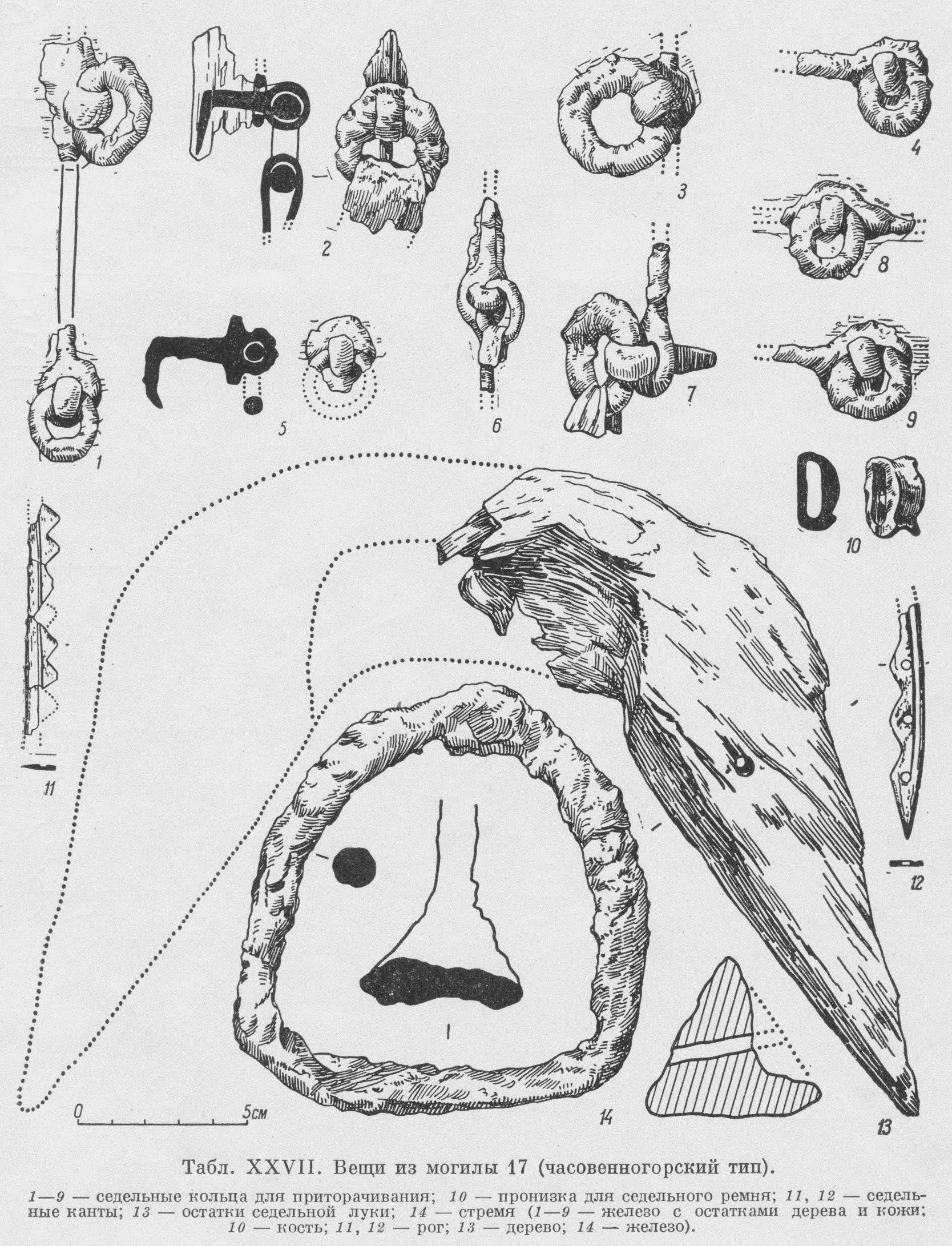

^   Табл. XXVII. Вещи из могилы 17 (часовенногорский тип).

1-9 — седельные кольца для приторачивания; 10 — пронизка для седельного ремня; 11, 12 — седельные канты; 13 — остатки седельной луки; 14 — стремя
(1-9 — железо с остатками дерева и кожи; 10 — кость; 11, 12 — рог; 13 — дерево; 14 — железо).



(Открыть Табл. 27 в новом окне)

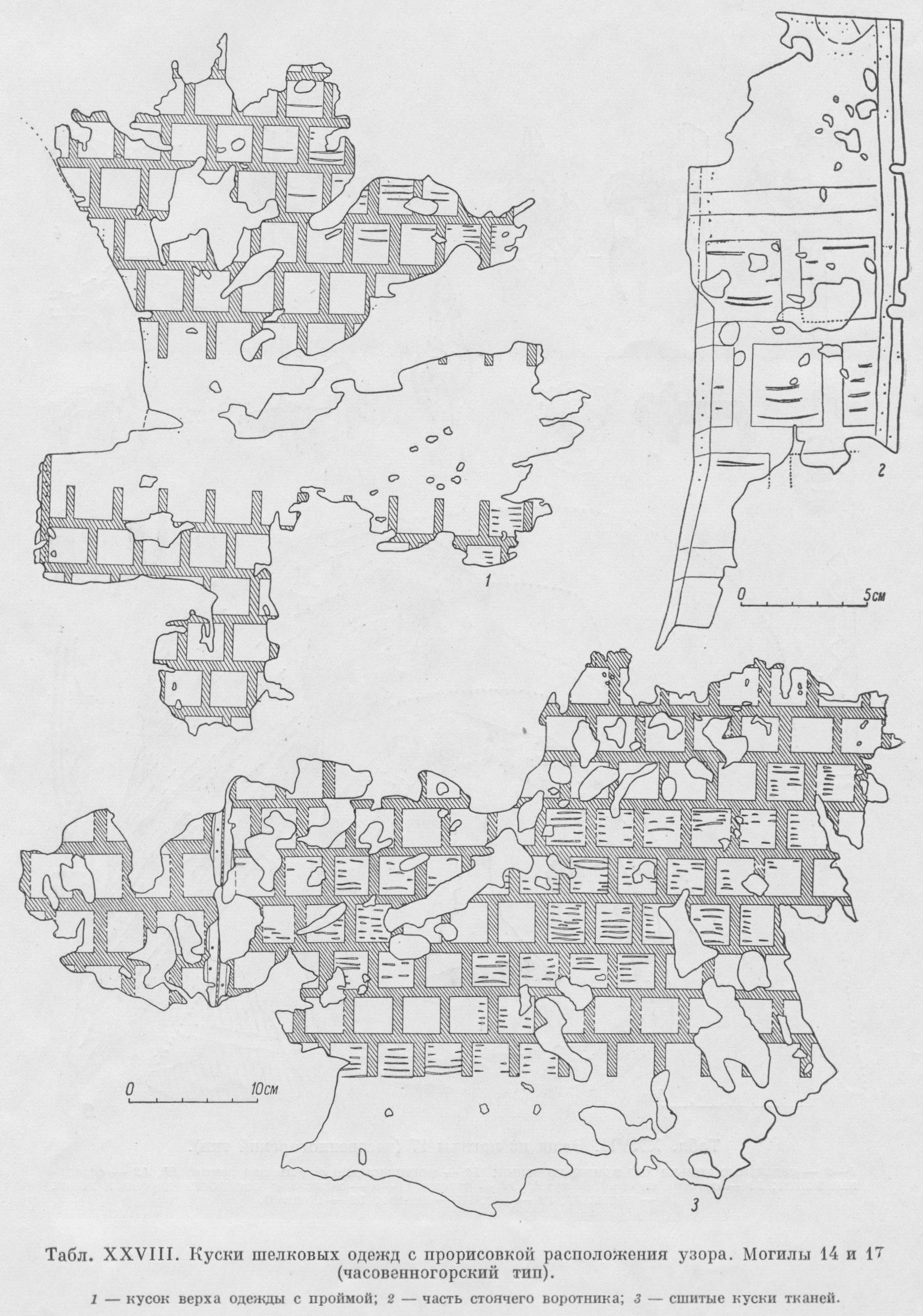

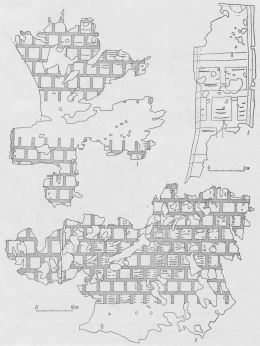

^   Табл. XXVIII. Куски шёлковых одежд с прорисовкой расположения узора:

Могилы 14 и 17 (часовенногорский тип).
1 — кусок верха одежды с проймой; 2 — часть стоячего воротника; 3 — сшитые куски тканей.



(Открыть Табл. 28 в новом окне)

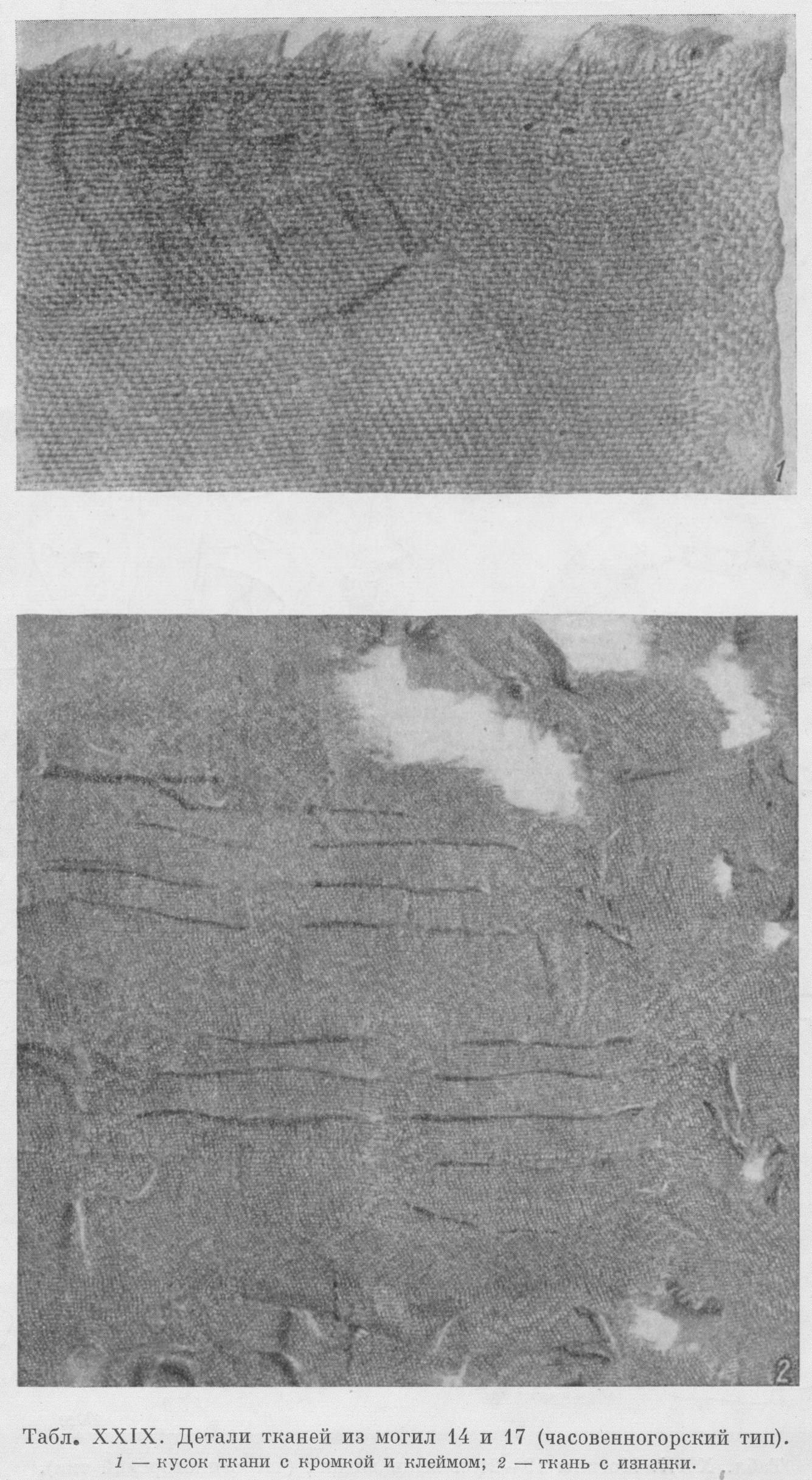

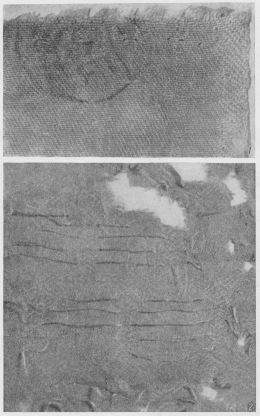

^   Табл. XXIX. Детали тканей из могил 14 и 17 (часовенногорский тип).

1 — кусок ткани с кромкой и клеймом; 2 — ткань с изнанки.



(Открыть Табл. 29 в новом окне)

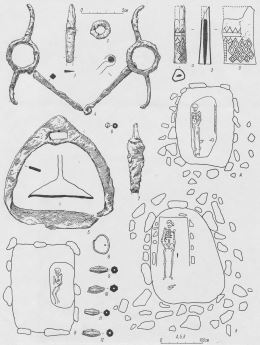

^   Табл. XXX. Могилы 19-21 и вещи из них (часовенногорский тип).

Могила 19: А — план могилы; 1 — нож; 2 — кольцо с остатками ремней; 3 — рукоятка шила: а — сбоку, б — развёртка узора; 4 — удила с псалиями; 5 — стремя.
Могила 20: Б — план могилы; 6 — бусина; 7 — нож.
Могила 21: В — план могилы; 8 — серьга; 9-12 — бусы
(1, 2, 4, 5, 7 — железо; 3 — рог; 6 — стекло; 8 — серебро; 9-12 — сердолик).



(Открыть Табл. 30 в новом окне)

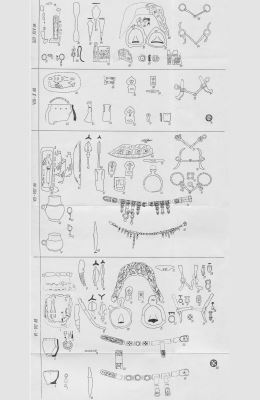

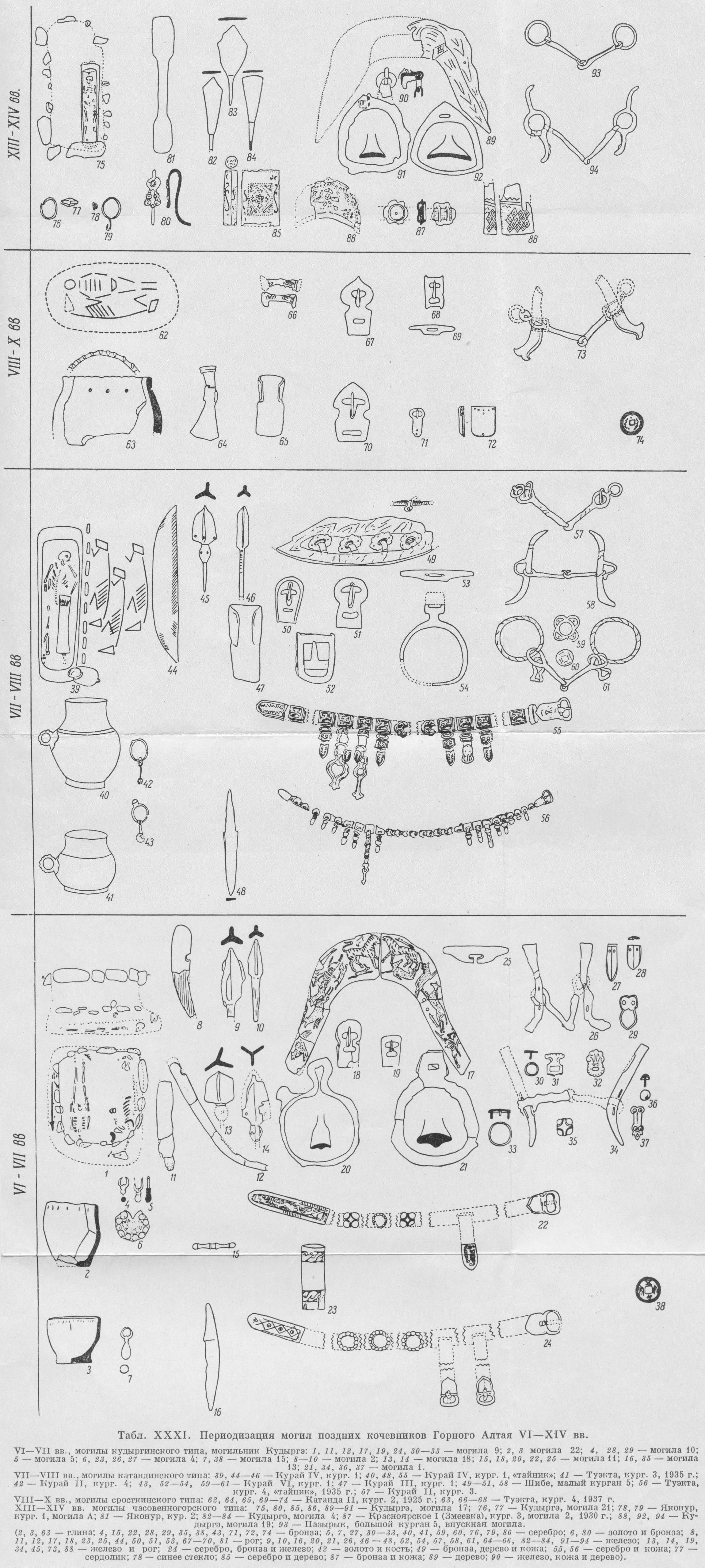

^   Табл. XXXI [вклейка].

Периодизация могил поздних кочевников Горного Алтая VI-XIV вв.



Чтобы открыть в новом окне части таблицы, щёлкните по названию раздела.



VI-VII вв., могилы кудыргинского типа, могильник Кудыргэ: 1, 11, 12, 17, 19, 24, 30-33 — могила 9; 2, 3 могила 22; 4, 28, 29 — могила 10; 5 — могила 5; 6, 23, 26, 27 — могила 4; 7, 38 — могила 15; 8-10 — могила 2; 13, 14 — могила 18; 15, 18, 20, 22, 26 — могила 11; 16, 35 — могила 13; 21, 34, 36, 37 — могила 1.



VII-VIII вв., могилы катандинского типа: 39, 44-46 — Курай IV, кург. 1; 40, 48, 55 — Курай IV, кург. 1, «тайник»; 41 — Туэкта, кург. 3, 1935 г.; 42 — Курай II, кург. 4; 43, 52-54, 59-61 — Курай VI, кург. 1; 47 — Курай III, кург. 1; 49-51, 58 — Шибе, малый курган 5; 56 — Туэкта, кург. 4, «тайник», 1935 г.; 67 — Курай II, кург. 3.

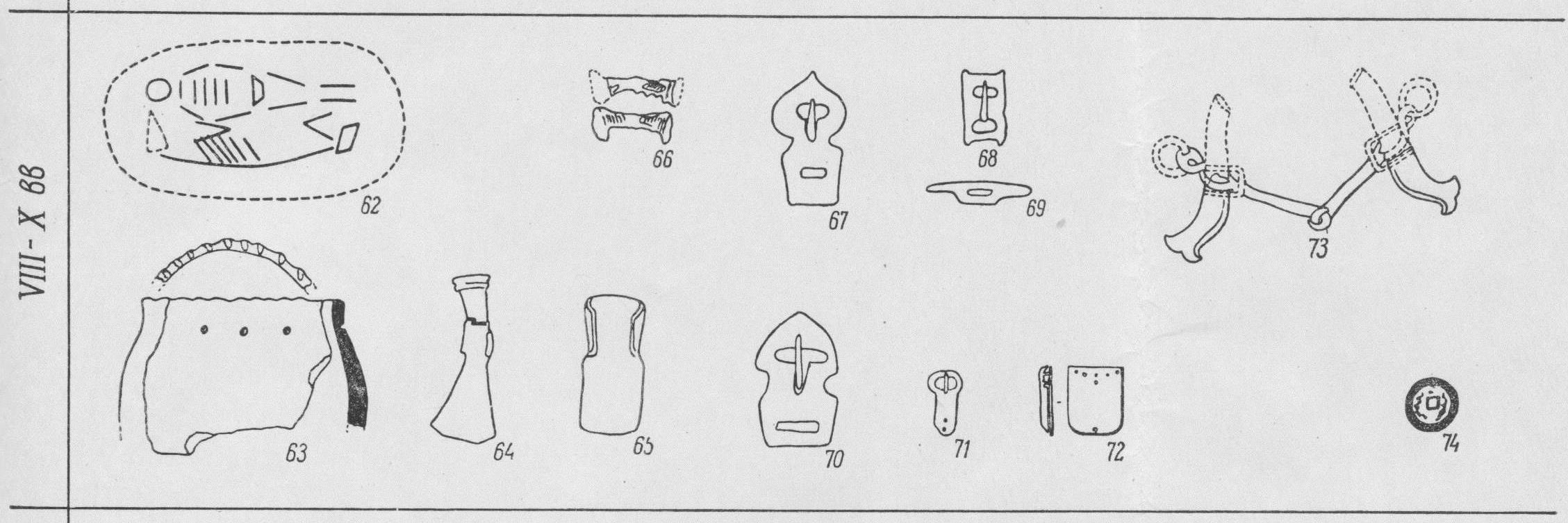

VIII-X вв., могилы сросткинского типа: 62, 64, 65, 69-74 — Катанда II, кург. 2, 1925 г.; 63, 66-68 — Туэкта, кург. 4, 1937 г.

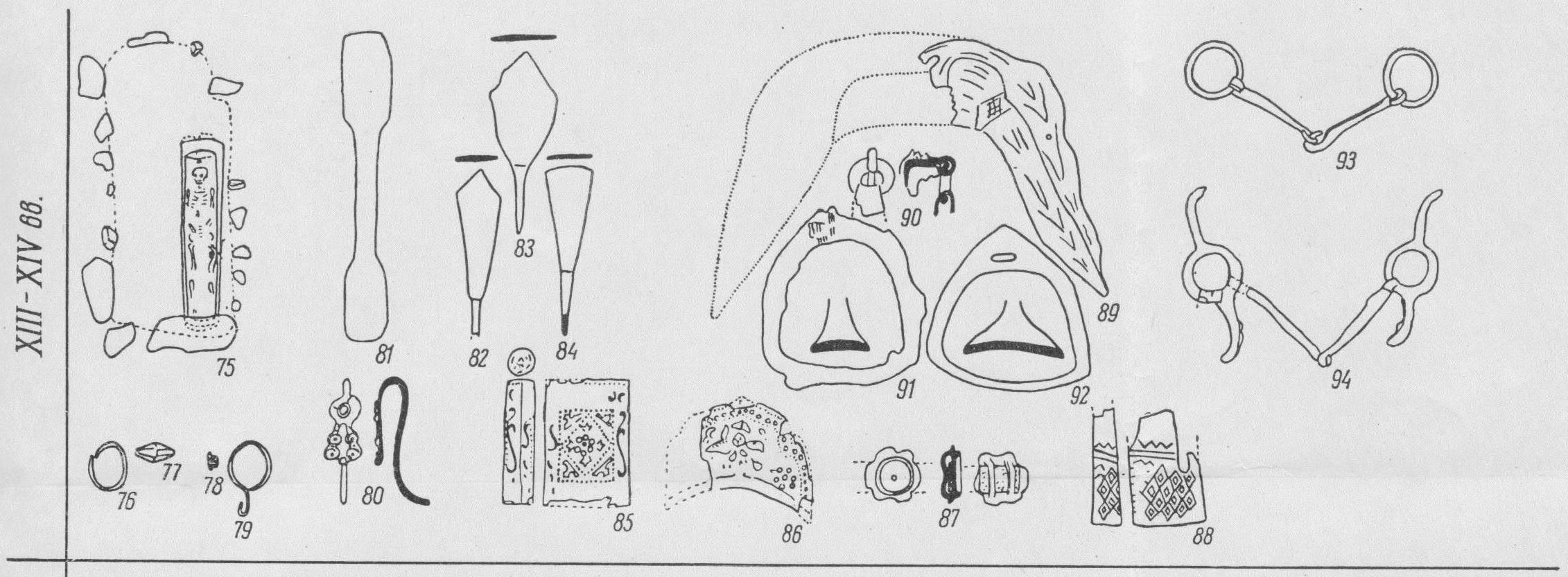

XIII-XIV вв. могилы часовенногорского типа: 75, 80, 85, 86, 89-91 — Кудыргэ, могила 17; 76, 77 — Кудыргэ, могила 21; 78, 79 — Яконур, кург. 1, могила А; 81 — Яконур, кур. 2; 82-84 — Кудыргэ, могила 4; 87 — Красноярское I (Змеевка), кург. 3, могила 2, 1930 г.; 88, 92, 94 — Кудыргэ, могила 19; 93 — Пазырык, большой курган 5, впускная могила.



(2, 3, 63 — глина; 4, 15, 22, 28, 29, 35, 38, 43, 71, 72, 74 — бронза; 5, 7, 27, 30-33, 40, 41, 59, 60, 76, 79, 86 — серебро; 6, 80 — золото и бронза; 8, 11, 12, 17, 18, 23, 25, 44, 50, 61, 53, 67-70, 81 — рог; 9, 10, 16, 20, 21, 26, 46-48, 52, 54, 57, 58, 61, 64-66, 82-84, 91-94 — железо; 13, 14, 19, 34, 45, 73, 88 — железо и рог; 24 — серебро, бронза и железо; 42 — золото и кость; 49 — бронза, дерево и кожа; 55, 56 — серебро и кожа; 77 — сердолик; 78 — синее стекло; 85 — серебро и дерево; 87 — бронза и кожа; 89 — дерево; 90 — железо, кожа и дерево).



(Открыть Табл. 31 в новом окне)
