С.С. Черников
Загадка Золотого кургана.
Где и когда зародилось «скифское искусство».
// М.: 1965. 190 с. («Из истории мировой культуры»)
[ Иллюстрации: Рисунки 1-17; Таблицы I-XXIX. ]
Рисунки:
| 1 | 2 | 3 | 4 | 5 |
| 6 | 7 | 8 | 9 | 10 |
| 11 | 12 | 13 | 14 | 15 |
| 16 | 17 |
Таблицы:
| I | II | III | IV | V |
| VI | VII | VIII | IX | X |
| XI | XII | XIII | XIV | XV |
| XVI | XVII | XVIII | XIX | XX |
| XXI | XXII | XXIII | XXIV | XXV |
| XXVI | XXVII | XXVIII | XXIX |
^ Рисунки:
^ Рис. 1. (с. 10) Местоположение Чиликтинской долины (•).
|
^ Рис. 2. (с. 12) План центрального могильника Чиликтинской долины.
1 — курганы; 2 — курганы, раскопанные Восточно-Казахстанской экспедицией ЛОИА АН СССР; 3 — курганы с казахскими мазарами на вершинах. Цифрами (1-52) обозначены курганы.
|
^ Рис. 3. (с. 24) Остатки костей погребённого мужчины, оставшиеся на месте после разграбления.
|
^ Рис. 4. (с. 28) Остатки колчана, сшитого сухожильной ниткой. Увеличено, одно деление равно одному миллиметру.
|

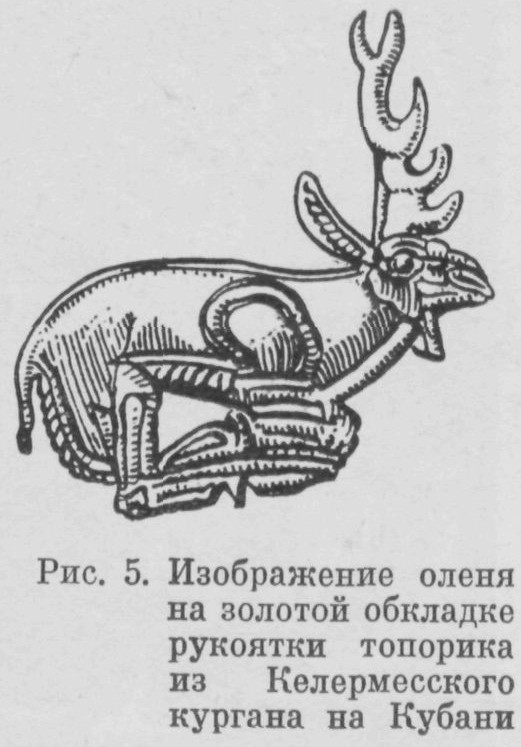

^ Рис. 5. (с. 31) Изображение оленя на золотой обкладке рукоятки топорика из Келермесского кургана на Кубани.
|
^ Рис. 6. (с. 47) Бронзовые наконечники стрел VII-VI вв. до н.э. (1-13) и обломок железного предмета из кургана 5 (14).
1, 2 — курган у д. Славянка в верховьях Иртыша; 3-6 — курган у д. Юпитер, там же; 7-9 — случайные находки на месте древних поселений у г. Семипалатинска (МАЭ, колл. 3211); 10 — «Змиевский курган», Западный Алтай (ГИМ, колл. В.В. Радлова, №3864); 11 — Калбинские горы, Западный Алтай (ГИМ, №44803); 12 — Себинский пикет в Калбинских горах (ГИМ, колл. В.В. Радлова, №3602); 12 — Келермесский курган 1904 г., Кубань (по P. Rau).
|

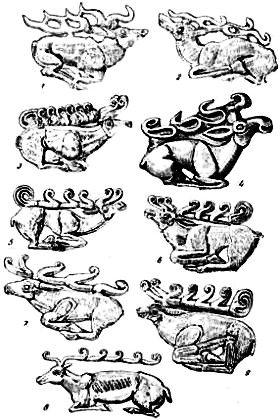

^ Рис. 7. (с. 53, подпись на с. 52) «Летящие» олени.
1 — Чиликтинская долина, курган 5; 2 — Минусинский музей; 3 — Костромской курган, на щите; 4 — Полтавская область (по М. Ebert); 5 — Мельгуновский курган, на выступе акинака; 6 — Келермес (курган 1903 г.), на выступе акинака; 7 — Зивие, на доске колчана; 8 — Келермес (курган 1903 г.), на чаше; 9 — Келермес (курган 1903 г.), на рукоятке топорика; изображения для наглядности даны в одном размере; 1, 3-9 — золото; 2 — бронза.
|
^ Рис. 8. (с. 58) Бронзовая бляшка в виде орла из Зуевского могильника на Каме (1) и бронзовая бляшка из Минусинского музея (2).
|
^ Рис. 9. (с. 60) Аналогии.
1 — золотая обкладка деревянной бляхи с изображением «пантеры», Майэмир, Восточный Казахстан, МАЭ, колл. 1726; 2 — золотая бляшка в виде «пантеры», Западная Сибирь, коллекция Петра I, Гос. Эрмитаж; 3 — бронзовый нож с головой «пантеры», д. Юпитер, Восточный Казахстан; 4 — бронзовая бляшка из Минусинского музея.
|
^ Рис. 10. (с. 62) Наскальные изображения у аула Тамураши в верховьях Иртыша (прорисованы).
|
^ Рис. 11. (с. 75) Скифы. Изображения на золотом гребне из кургана Солоха, Гос. Эрмитаж.
|
^ Рис. 12. (с. 80-81) Расправа ассирийцев с побеждёнными. С рельефа на бронзовых воротах Салманассара III; IX в. до н.э. (по И.М. Дьяконову).
|
^ Рис. 13. (с. 83) Передняя Азия в конце VII в. до н.э. (по И.М. Дьяконову).
|
^ Рис. 14. (с. 92) Борьба мидийцев со скифами. Оттиск с цилиндрической печати VI-V вв. до н.э. (по И.М. Дьяконову).
|
^ Рис. 15. (с. 101) Обломки глиняных сосудов сако-скифского типа, найденные на городище Зивие в Северо-Западном Иране (по R. Deison, 1951 г.).
|
^ Рис. 16. (с. 106) Скифские находки.
1 — скифский бронзовый шлем (по Б.З. Рабиновичу); 2 — роговый псалий с головой грифо-барана (по А.А. Бобринскому, 1901 г.); 3 — обломок каменного песта с головой барана (по А.М. Tallgren); 4 — бронзовые удила со стремечковидными кольцами (по В.В. Радлову, 1894 г.).
|
^ Рис. 17. (с. 117) Бронзовая бляшка в виде горного козла. Иран, Амалах. IX-VIII вв. до н.э. («7000 ans...», №156).
|
|
^ Таблицы:
^ Таблица I. (с. 14-15) Этап раскопок кургана.
1 — начало раскопок кургана 5; 2 — работа бульдозера; 3 — брёвна покрытия северо-западного угла могильного сооружения; 4 — остатки деревянного пола в северо-западном углу могильного сооружения.
|

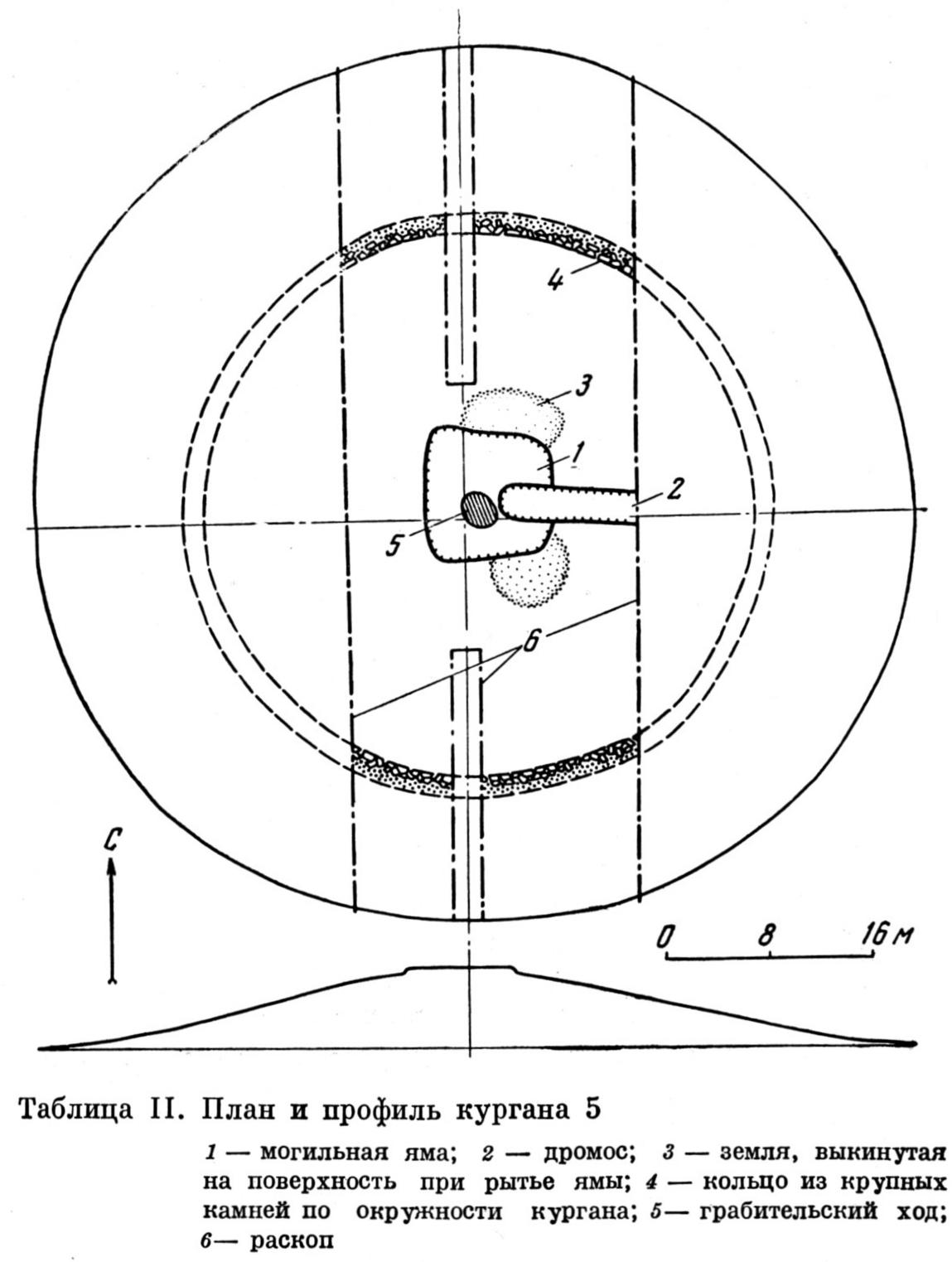

^ Таблица II. (с. 17) План и профиль кургана 5.
1 — могильная яма; 2 — дромос; 3 — земля, выкинутая на поверхность при рытье ямы; 4 — кольцо из крупных камней по окружности кургана; 5 — грабительский ход; 6 — раскоп.
|
^ Таблица III. (с. 18) План могильного сооружения на уровне потолка бревенчатой камеры и её продольный разрез.
1 — брёвна; 2 — могильная яма и дромос; 3 — грабительский ход; 4 — камни; 5 — материк; 6 — засыпь грабительского хода.
|

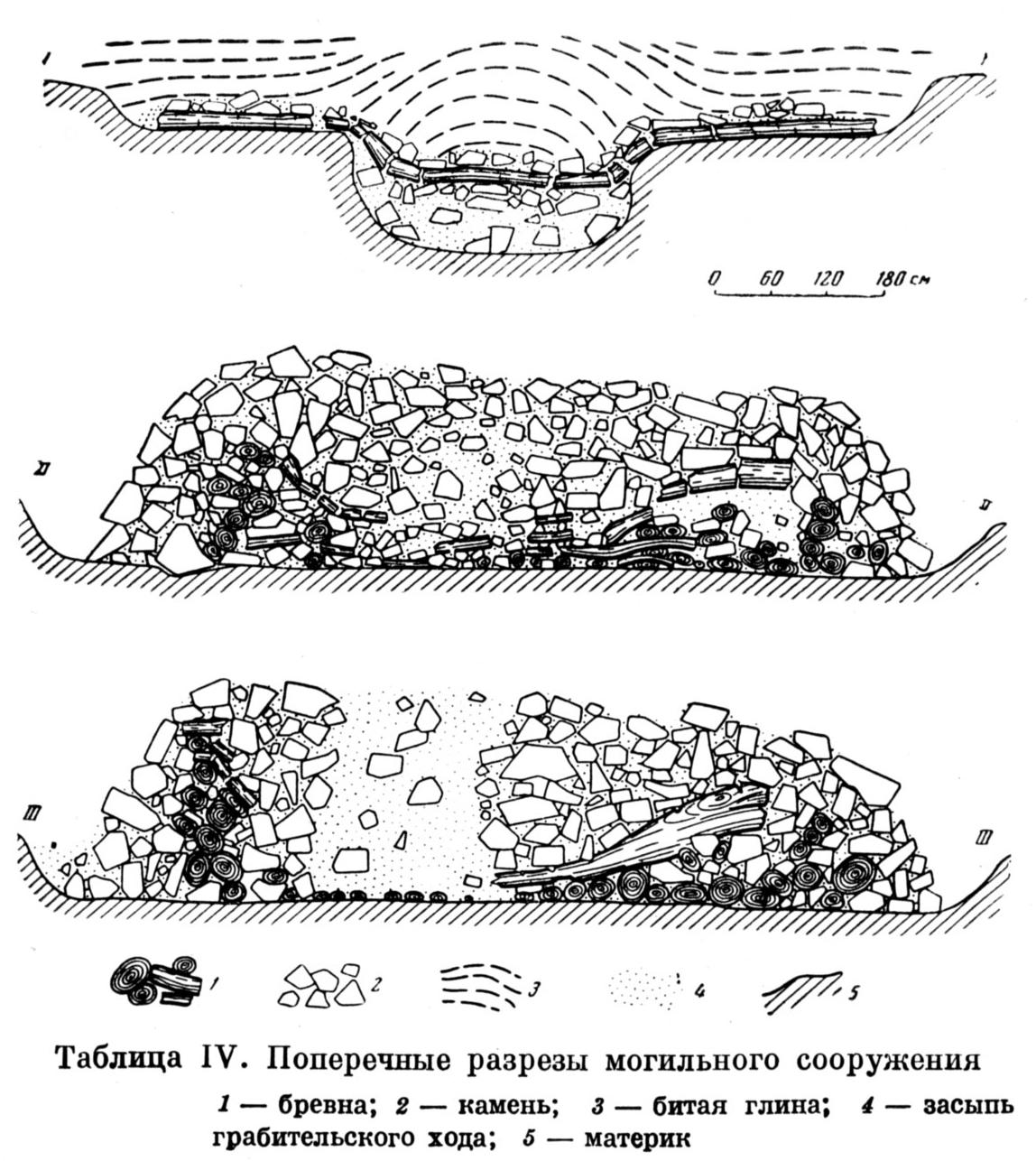

^ Таблица IV. (с. 19) Поперечные разрезы могильного сооружения.
1 — брёвна; 2 — камень; 3 — битая глина; 4 — засыпь грабительского хода; 5 — материк.
|
^ Таблица V. (с. 20) План могильного сооружения на уровне дна ямы.
1 — могильная яма и дромос; 2 — брёвна; 3 — кости человека; 4 — место скопления мелких золотых украшений; 5 — отдельные золотые украшения; 6 — остатки колчана.
|
^ Таблица VI. (между с. 20 и 21) Разрез кургана 5.
1— материк, 2 — осыпь крупной гальки с поверхности кургана, 3 — земля с прослойками мелкой гальки, 4 — битая глина. 5 — крупные камни; 6 — брёвна могильного сооружения; 7 — обломок черепной крышки погребённого в грабительском ходе; 8 — остатки современной могилы; 9 — навал земли, образовавшийся с течением времени. 10 — предполагаемая первоначальная высота кургана.
|
^ Таблица VII. (с. 22-23) Реконструкция могильного сооружения и кургана.
1 — могильная яма и дромос; 2 — камера, сложенная из брёвен, промежутки между брёвнами забиты намнем; 3 — каменная насыпь над могильным сооружением; 4 — предполагаемый первоначальный вид кургана 6.
|

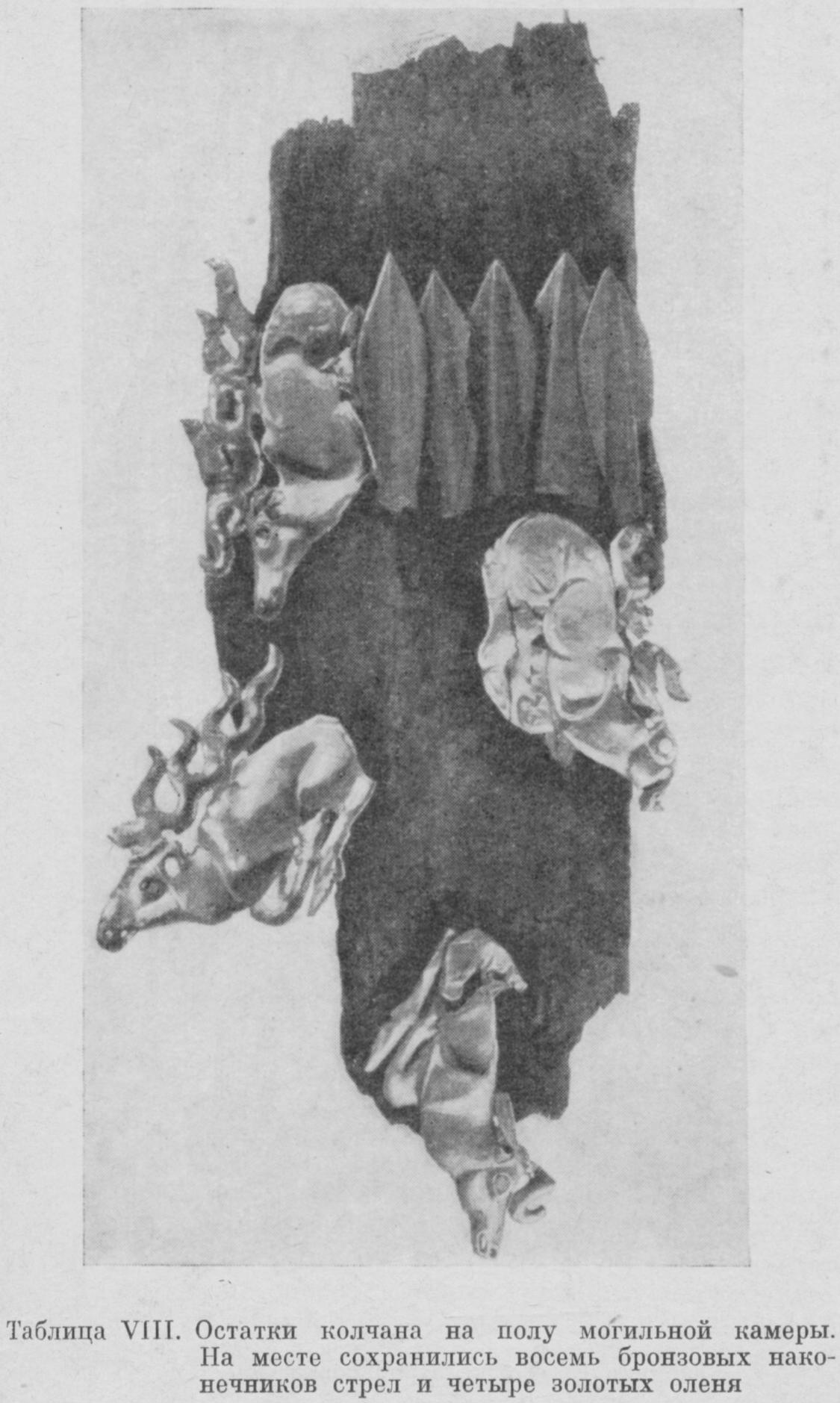

^ Таблица VIII. (с. 25) Остатки колчана на полу могильной камеры.
На месте сохранились восемь бронзовых наконечников стрел и четыре золотых оленя.
|
^ Таблица IX. (с. 26) То же. Прорисовка.
|
^ Таблица X. (с. 27) Бронзовые стрелы. У двух из них сохранились остатки древка.
|
^ Таблица XI. (с. 29) Золотые бляшки в виде оленей. Глаза и уши инкрустированы бирюзой.
|

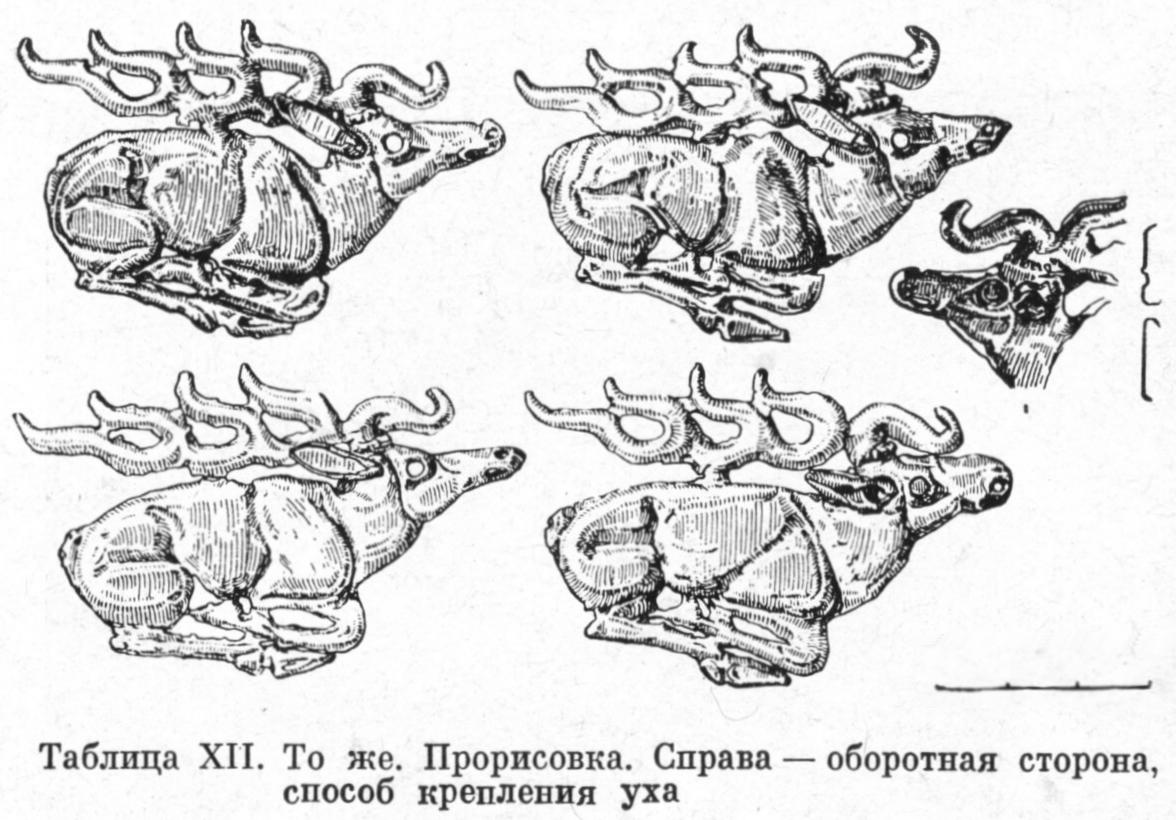

^ Таблица XII. (с. 30) То же. Прорисовка. Справа — оборотная сторона, способ крепления уха.
|
^ Таблица XIII. (с. 32) Золотые бляшки в виде орлов. Глаза инкрустированы бирюзовыми бусинами.
|
^ Таблица XIV. (с. 33) То же. Прорисовка.
|
^ Таблица XV. (с. 35) Золотые бляшки в виде «пантер».
|
^ Таблица XVI. (с. 36) Прорисовка «пантер» (1), подвески (2), «птички» (3), обоймицы для ремня (4) и мелких золотых украшений (5-9).
|
^ Таблица XVII. (с. 37) Фигурки кабанов, вырезанные из золотой фольги.
|
^ Таблица XVIII. (с. 38) Прорисовка кабанов и золотого предмета в виде рыбы.
|
^ Таблица XIX. (с. 39) Золотой предмет в виде рыбы, обломок украшения с перегородчатой эмалью, золотая обоймица для ремня с украшениями зернью и бирюзой; золотая пирамидальная подвеска с ушком и вставками из бирюзы, золотая сегментовидная бляшка с пунсонным орнаментом.
|
^ Таблица XX. (с. 40) Бляшка в виде птички, ромбики и треугольники из листового золота с пунсонным орнаментом, листочки и полоски, бисер и подвесочки.
|
^ Таблица XXI. (с. 43) Золотые украшения из кургана 5.
|

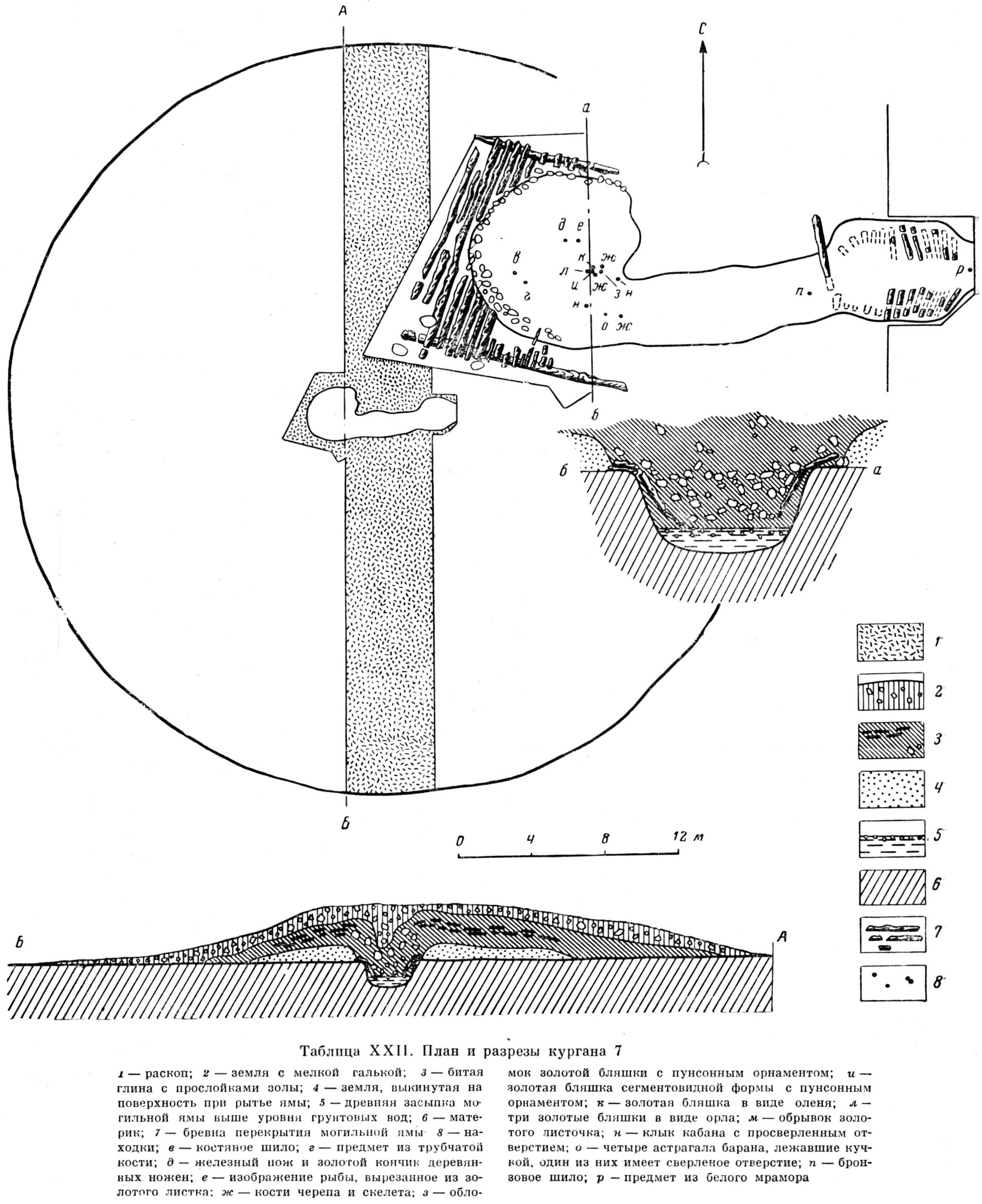

^ Таблица XXII. (между с. 44 и 45) План и разрезы кургана 7.
1 — раскоп; 2 — земля с мелкой галькой; 3 — битая глина с прослойками золы; 4 — земля, выкинутая на поверхность при рытье ямы; 5 — древняя засыпки могильной ямы выше уровня грунтовых вод; 6 — материк; 7 — брёвна перекрытия могильной ямы; 8 — находки; в — костяное шило; г — предмет из трубчатой кости; д — железный нож и золотой кончик деревянных ножен; е — изображение рыбы, вырезанное из золотого листка: ж — кости черепа и скелета; з — обломок золотой бляшки с пунсонным орнаментом; и — золотая бляшка сегментовидной формы с пунсонным орнаментом; к — золотая бляшка в виде оленя; л — три золотые бляшки в виде орла; м — обрывок золотого листочка; н — клык кабана с просверленным отверстием; о — четыре астрагала барана, лежавшие кучкой, один из них имеет сверленое отверстие; п — бронзовое шило; р — предмет из белого мрамора.
|
^ Таблица XXIII. (с. 63) Предметы из кургана 7.
1 — золотая бляшка в виде оленя, рога и хвост в виде орлиных голов; 2 — золотые бляшки в виде орлов; 3 — обломок золотой бляшки с пунсонным орнаментом; 4 — золотая сегментовидная бляшка с пунсонным орнаментом; 5 — обрывок золотого листочка; 6 — изображение рыбы, вырезанное из золотого листка; 7 — железный нож с остатками деревянных вожен с золотым кончиком; 8 — бронзовое шило; 9 — предмет из белого мрамора; 10 — астрагал барана с просверленным отверстием; 11 — клык кабана с отверстием; 12 — костяная проколка; 13 — костяная трубочка.
|
^ Таблица XXIV. (с. 160) Предметы из кургана 5 в натуральную величину.
(1) — соотношение размеров и стереофотографии обоймицы для ремня с припаянной зернью и орнаментальными ячейками с бирюзой и без бирюзы (2). Увеличено.
|
^ Таблица XXV. (с. 162-163) Мелкие украшения из кургана 5.
1 — золотой бисер; 2 — золотые бляшечки с пунсонными выпуклостями; 3 — золотые чашеобразные подвесочки с припаянным ушком («пуговицы»); 4 — золотые шарообразныв подвесочки с припаянным ушком. Увеличено (одно деление равно одному миллиметру).
|
^ Таблица XXVI. (с. 165) Золотые бляшки в виде пантер с лицевой и оборотной стороны (1-4) и бляшки в виде ромбиков с пунсонным орнаментом (5). Увеличено.
|
^ Таблица XXVII. (с. 167) Стереофотографии бляшки в виде птички (1, 2) с лицевой стороны (видны участки разъедания металла в местах пропаивания ушек и следы дополнительного тиснения в а крыльях и хвосте острым инструментом для моделировки деталей) и биконической подвески с ушком (3, 4), сделанной из свёрнутого в трубочку золотого листка (виден способ припаивания двух конусов друг к другу и зажимание концов ушка). Увеличено.
|
^ Таблица XXVIII. (с. 169) Стереофотографии золотых подвесочек — видны стыки спайки и участки разъедания металла. Увеличено.
|
^ Таблица XXIX. (с. 171) Стереофотография части предмета в виде рыбы (1, 2) с припаянной зернью (видны следы сквозного разъедания поверхности металла и припаянные бортики для инкрустации бирюзой) и стереофотография части того же предмета (3, 4) со следами разъедания зерни и поверхности, к которой она припаяна.
|
|
|
